一、概述

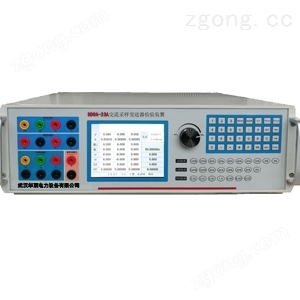

HDSA-20A交流采樣變送器檢驗裝置是采用現代測試,DDS波形合成,高速數字處理器( DSP ),復雜可編程邏輯陣列( CPLD ),大規模集成功放,嵌入式計算機系統等技術而設計。適用于電能表(選配），交直流指示儀表的檢定和校準，是電力系統用于電力產品檢定和校準的理想設備。
二、主要特點
1 國內*將系統、測量和信號產生集成在一個模塊上，產品集成度高，故障率低，體積小，重量輕，響應速度快，效率高，可靠性高，功能強，輸出功率大，標準源輸出。
2 采用*操作系統，開機立即顯示測試畫面，無需導引程序，響應速度快，工作效率高。
3 視窗和按鍵操作結合（二功能兼?zhèn)洌僮骶哂卸鄻有?，可適用于不同人群和習慣，操作簡單。
4 內含交直流標準源，可直接檢定各種交直流指示儀表。
5 可自動檢定各種電能表(選配)和指示儀表的各項指標。
6 電壓，電流，功率，相位，頻率，諧波均采用*閉環輸出，設置點一次到位，軟件調整，使用方便。
7 電壓，電流，相位設有豐富常用實用點，操作簡單，一點到位，使用便捷效率高。
8 備有數字旋轉編碼器調節，使用便捷，簡單。
9 輸出電壓，電流和功率均為高精度，高穩定度標準源，軟件校準。
10 輸出標準諧波2～31次，可單次或任意疊加多次諧波輸出。
11 三相電壓之間，三相電流之間，各相電壓和電流之間可任意移相，因此也可模擬各種電力故障輸出。
12 具備三相頻率獨立設置，分相變頻。
13 備有多重報警和保護功能，故障自行檢測，并顯示故障類型和部位，使用安全可靠。
14 備有接口和軟件，接口協議開放，用戶可自行編程控制儀器。
15 可支持國內同類產品操作軟件使用。
三、主要技術指標
3.1交流模擬量輸出
3.1.1交流電壓輸出
量限： 100V、 220V、 380V、 57.735V；
調節范圍： （0～120）%RG，RG為量限
調節細度： 0.002%RG；
準確度： 0.05%RG；
穩定度： 0.01%/2min；
失真度： ≤0.1%（非容性負載）；
輸出負載： 每相30VA；
3.1.2交流電流輸出
量限： 1A、2A、5A、20A；(50mA 200mA為1A檔插補量限)
調節范圍： （0-120）%RG，RG為量限
調節細度： 0.002%RG；
準確度： 0.05%RG；
穩定度： 0.01%/2min；
失真度： ≤0.1%（非容性負載）；
輸出負載： 每相25VA；
3.1.3功率輸出
有功準確度： 0.05%RG； 無功準確度： 0.1%RG；
穩定度： 0.01%/2min；
3.1.4相位輸出
調節范圍： 0°～359.99°；
分辨率： 0.01°；
準確度： 0.05°；
3.1.5功率因數
調節范圍： -1～0～+1；
分辨率： 0.0001；
準確度： 0.05%；
3.1.6頻率
調節范圍： 45Hz～65Hz；
分辨率： 0.001Hz；
準確度： 0.002Hz；
3.1.7三相電壓、電流對稱度和相位對稱度
電壓、電流對稱度： ＜0.02﹪；
相位對稱度： 0.05°；
3.1.8電壓電流諧波輸出
諧波次數： 2～31次；
諧波含量： 0～39%；
諧波相位： 0°～359.99°可調；
準確度： 2～14次2% 15～31次5%
3.2直流輸出
電壓
基本量程 | 負載電流(MAX) | 輸出功率(MAX) | 準確度 | 穩定度/1min | 紋波含量(%) |
75mV | 100mA | ≤40mW | 0.05﹪ | 0.01% | ≤0.5% |
10V | 200mA | ≤200mW | 0.05﹪ | 0.01% | ≤0.1% |
100V | 160mA | ≤2W | 0.05﹪ | 0.01% | ≤0.1% |
300V | 200mA | ≤10W | 0.05﹪ | 0.01% | ≤0.1% |
600V | 100mA | ≤10W | 0.05﹪ | 0.01% | ≤0.1% |
電流
基本量程 | 負載電壓(MAX) | 輸出功率(MAX) | 準確度 | 穩定度/1min | 紋波含量(%) |
1mA | 3V | ≤3W | 0.05﹪ | 0.01% | ≤0.5% |
10mA | 3V | ≤15W | 0.05﹪ | 0.01% | ≤0.5% |
20mA | 1．2V | ≤30W | 0.05﹪ | 0.01% | ≤0.5% |
輸出范圍： (0～120) %RG
調節細度: 0.002%
3.3環境條件
工作溫度：0℃～40℃ 相對濕度：≤85% 儲存條件：-30℃～60℃
3.4工作電源
AC220V±15%
3.5體積:450×440×132㎜，重量:18㎏
