接觸器工作原理
當接觸器線圈通電后，線圈電流，產生磁場，使靜鐵心產生電磁吸力吸引動鐵心
并帶動觸點動作，常閉觸點斷開，常開觸點閉合，兩者是聯動的
當線圈斷電時，電磁吸力消失
銜鐵在釋放彈簧的作用下釋放，使觸點復原，常開觸點斷開，常閉觸點閉合

接觸器主要有三個部分組成
主要由電磁機構、觸點系統和滅弧裝置三大部分組成
電磁系統
包含銜鐵（或稱動鐵心）、磁軛（或稱靜鐵心）、線圈和釋放彈簧。
觸頭和滅弧系統
包含主觸頭、輔助觸頭、滅弧罩和支持件等。
結構件
如底座等。

磁系統
直流接觸器電磁機構由鐵芯、線圈和銜鐵等組成，多采用繞棱角轉動的拍合式結構。
由于線圈中通的是直流電，正常工作時，鐵芯中不會產生渦流，鐵芯不發熱，沒有鐵損耗。
鐵芯可用整塊鑄鐵或鑄鋼制成。
直流接觸器線圈匝數較多，為了使線圈散熱良好，通常將線圈繞制成長而薄的圓筒狀。

觸頭系統
包括主觸頭通過電動機等負載電流，
有三對（交流接觸器）二對或一對（直流接觸器）和若干輔助觸頭通過小電流，
通常用于控制電路完成控制聯鎖等任務。

直流接觸器有主觸點和輔助觸點。
主觸點一般作成單極或雙極，由于觸點接通或斷開的電流較大，所以采用滾動接觸的指形觸點。
輔助觸點的通斷電流較小，常采用點接觸的雙斷點橋式觸點。

滅弧系統
為了減少電弧的不利影響，通常采用各種滅弧措施：迅速分開觸頭，拉長電弧使之熄滅；
磁吹線圈產生附加磁場將電弧引向遠處；用耐弧材料制成各種滅弧罩，利用縫隙限制并冷卻電弧，
利用金屬柵片將電弧分割。

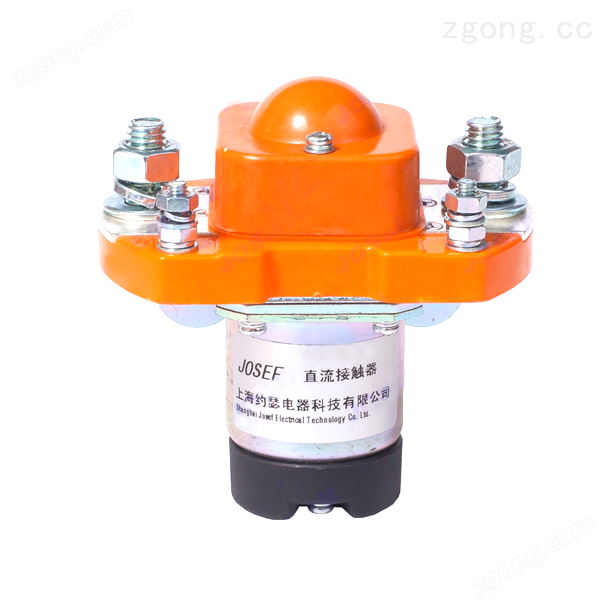

ZJ200-D-B，直流接觸器?

ZJ200-D-B，直流接觸器?
