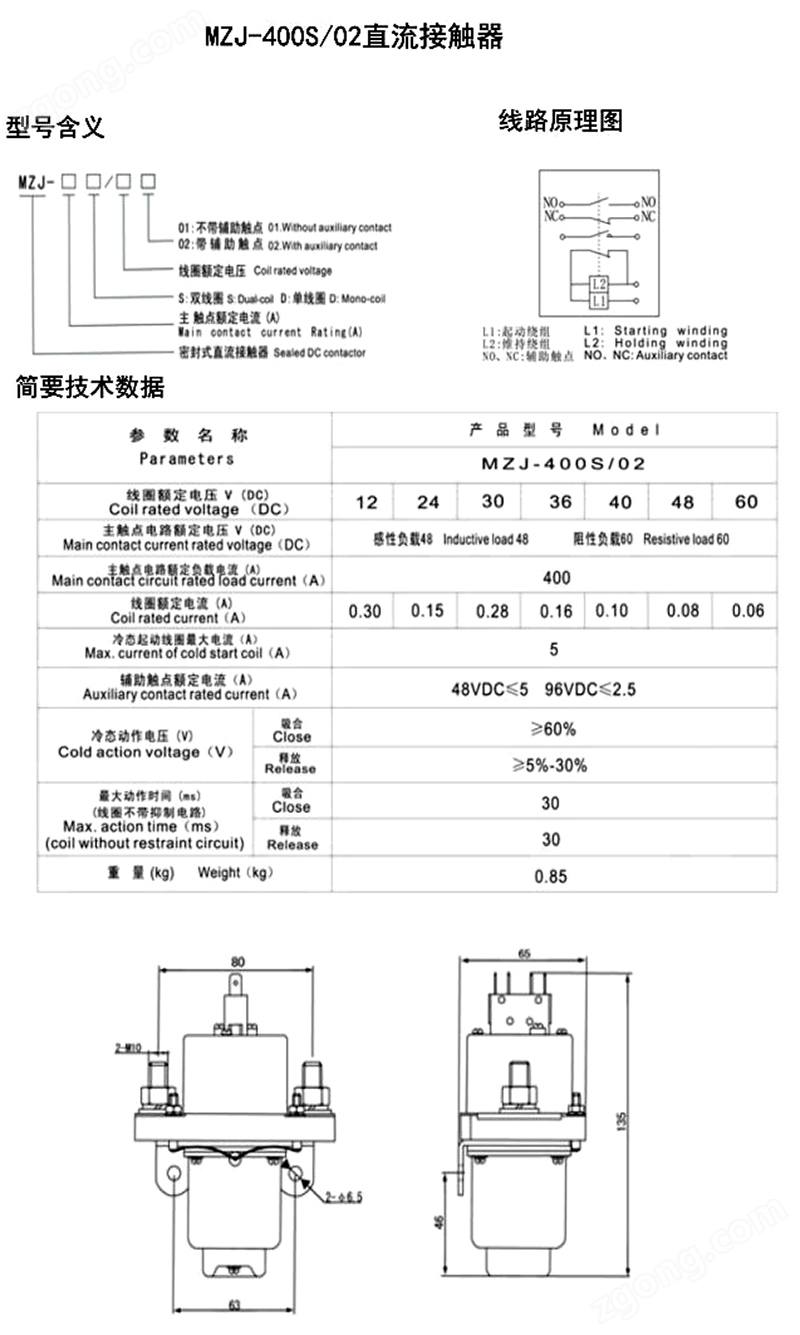

MZJ-400S/02直流接觸器
接觸器工作原理
當接觸器線圈通電后，線圈電流，產生磁場，使靜鐵心產生電磁吸力吸引動鐵心
并帶動觸點動作，常閉觸點斷開，常開觸點閉合，兩者是聯動的
當線圈斷電時，電磁吸力消失
銜鐵在釋放彈簧的作用下釋放，使觸點復原，常開觸點斷開，常閉觸點閉合
接觸器主要有三個部分組成
主要由電磁機構、觸點系統和滅弧裝置三大部分組成
電磁系統
包含銜鐵（或稱動鐵心）、磁軛（或稱靜鐵心）、線圈和釋放彈簧。
觸頭和滅弧系統
包含主觸頭、輔助觸頭、滅弧罩和支持件等。
結構件
如底座等。
交流接觸器和直流接觸器的主要區別;
在鐵芯和線圈上。
交流接觸器電磁鐵芯存在渦流，所以電磁鐵芯做成一 片片疊加在-起。
過零瞬間防止電磁釋放,在電磁鐵芯上加有短路環，線圈匝數少電流大,線徑粗。
直流接觸器電磁
鐵芯是整體鐵芯，線圈細長，匝數特別多。
如果把交、直流接觸器接錯了，就是直流電接交流接觸器，線圈馬上燒壞。
交流電接直流接觸器，接觸器無法吸合。
MZJ-400S/02直流接觸器
|
