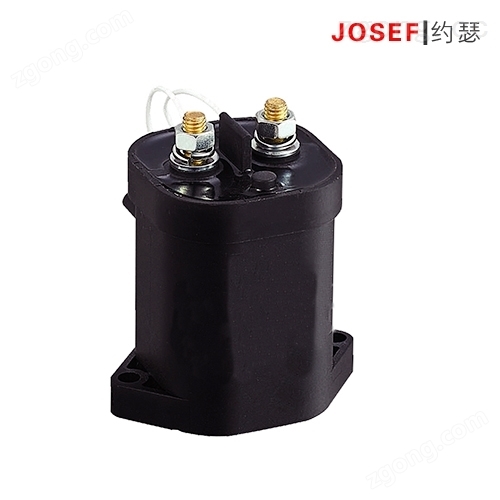

TK1-100D高壓直流接觸器技術參數電氣原理
TK系列常態高壓密封型直流接觸器主要使用于電動大巴車、充電樁、電動汽車、汽車空調、通訊電源等直流電源系統的電源通斷控制
高壓直流接觸器的原理是
當交流接觸器電磁線接通電源時，電磁線接通電流量會產生電磁場，
而靜鐵芯會產生電磁感應吸附力吸引移動中的鐵芯并推動觸點。
點狀態:常閉觸點斷開，常開觸點閉合。兩者是鏈接的。
在電磁線圈中關閉電源時，電磁感應吸附力誠弱，在釋放彈性的作用下釋放電樞，
從而恢復接觸點:常開觸點斷開，并且常閉觸點閉合。
直流接觸器特性
它的鐵芯和銜鐵全是由一整塊的實芯原材料做成，而并不是選用鐵氧體磁芯做成；
交流電壓線圈具備很大的電阻測量值；
具備直流電主觸頭和總數不一的協助觸頭，主觸頭有的帶滅弧裝置，有的沒有滅弧裝置。
直流接觸器適用于長距離接入與開斷整流電路中的負荷。
高壓直流接觸器常見故障及原因分析
線圈常見故障
高壓直流接觸器線圈的關鍵常見故障是因?yàn)樗鶕?jù)的電流過大以至超溫而燒毀。
造成電流過大的緣故一般是線圈絕緣層毀壞，或因機械設備損害產生匝間短路或碰地,
或因開關電源工作電壓過低，動、靜鐵芯觸碰不密不可分都是使線圈電流過大、線圈超溫以至燒毀。
觸頭斷相
因?yàn)槟诚嘤|頭觸碰不太好或聯接螺絲松動，使電機斷相運作。
這時，電機雖能旋轉，但傳出“嗡嗡響”聲，出現這樣的事情，應先停機維修。
觸頭電弧焊接
按“終止”按紐，電機不可以轉停，有的還傳出“嗡嗡響”聲。
這種常見故障是因?yàn)楦邏褐绷鹘佑|器實際操作頻率過高、負載應用、帶負荷側短路等，
促使二相或三相觸頭因?yàn)樨?fù)載電流大造成電弧焊接狀況。
