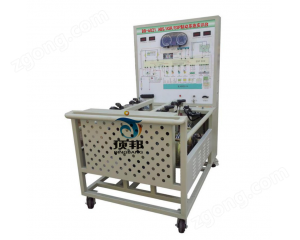

一、產品簡介
該設備采用汽車ABS/ASR/ESP制動系統為基礎，配有ABS/ASR/ESP系統工作原理圖，真實展示緊急制動時ABS/ASR/ESP系統工作過程。
滿足對ABS/ASR/ESP制動系統的結構組成、動作演示等教學功能。
適合于汽車ABS/ASR/ESP制動系統理論教學和檢測與維修實訓的教學需要。
本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。
二、功能特點
1.真實的汽車ABS/ASR/ESP制動系統實物為基礎，完整展示ABS/ASR/ESP制動系統的組成結構。
2.由三相異步電動機帶動前后軸轉動，模擬汽車行駛。緊急踩下制動踏板時，ABS/ASR/ESP系統開始工作，前后制動盤保持微量轉動，制動踏板上可感覺不斷彈腳，真實演示汽車ABS/ASR/ESP系統的工作過程。
3.實訓臺面板上繪有彩色UV平板噴繪電路圖和液壓管路圖，學員可直觀對照電路圖和ABS/ASR/ESP制動系統實物，認識和分析控制系統的工作原理。
4.實訓臺面板上安裝有檢測端子，可直接在面板上檢測各傳感器、控制單元管腳的電信號，如電阻、電壓、電流、頻率信號等。
5.實訓臺安裝有壓力表，可實時顯示制動總泵和四個制動分泵的液壓變化。
6.實訓臺面板上安裝有故障指示燈和診斷座，可連接專用或通用器，對ABS電控系統進行ECU編碼查詢、讀取故障碼、清除故障碼、讀取數據流、執行元件測試、參數設定、波形分析等自診斷功能。
7.設備面板柜：1.5mm冷板沖壓成形，背面設置維修門；底座采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
8.配套汽車多媒體教學系統（16合一）（投標時需提供教學系統，未提供者取消投標資格），適應所有的教材，內容豐富并可隨意調取。合理地運用多媒體教學系統，可以很大程度上減輕老師講課的工作量。內容分別是：1、汽車發動機構造與維修；2、汽車底盤構造與維修；3、汽車電器構造與維修；4、電控發動機原理與維修；5、自動變速器原理構造與維修；6、汽車空調構造原理與維修；7、汽車安全舒適系統原理構造與維修；8、汽車保養與維護；9、汽車車身構造與修復；10、汽車檢測與故障診斷技術；11、汽車機械基礎；12、汽車美容與裝飾；13、汽車電學基礎；14、汽車文化；15、汽車專業英語；16、汽車教學資源包。
三、技術規格
外形尺寸：1500×1000×1700mm(長×寬×高)
驅動電源：三相四線(三相五線 380V±10% 50Hz)
外接電源：交流220V±10% 50Hz
工作電壓：直流12V
工作溫度：-40℃-+50℃
主油道壓力表：0-250kg/psi
制動分泵壓力表：0-100kg/psi
變頻器：
功率：4KW/5.5KW
輸入：AC 3PH 380V±15% 50/60Hz
輸出：9A/13A AC 3PH 0-380V 0-400Hz
三相異步電動機：
電壓：AC 220V/380V 50Hz
電流：11.8A/6.8A
功率：3KW
轉速：1420r/min
真空泵：
電壓：AC 220V 50Hz
功率：370W
抽氣速率：48L/min
極限壓力：6.7×10-2Pa
轉速：1400r/min
進氣口徑：Ø8
用油量：1L
噪聲：≤68
顏色：7032
鋼管：40*40*3mm
移動腳輪：100*50mm
面板柜：1.5mm冷板沖壓成形，背面設置維修門；
四、基本配置(每臺)
| 序號 | 名 稱 | 規格標準 | 單位 | 數量 |
| 1 | 檢測控制面板(帶面板柜) | 裝有各種檢測端子以及彩色電路圖和液壓管路圖； （950*900*4mm鋁塑板，且安裝絕緣底板) | 套 | 1 |
| 2 | ABS/ASR/ESP控制單元總成 | 原車 | 套 | 1 |
| 3 | 儀表 | 原車 | 套 | 1 |
| 4 | 診斷座 | OBDⅡ | 個 | 1 |
| 5 | 點火開關 | 上海頂邦 | 個 | 1 |
| 6 | 制動總泵 | 原車 | 套 | 1 |
| 7 | 制動分泵 | 原車 | 個 | 4 |
| 8 | 剎車碟 | 原車 | 個 | 4 |
| 9 | 剎車皮 | 原車 | 個 | 4 |
| 10 | 外球籠 | 原車 | 個 | 4 |
| 11 | 半軸桿 | 原車 | 條 | 4 |
| 12 | 左右/前車速傳感器 | 原車 | 套 | 1 |
| 13 | 左右/后車速傳感器 | 原車 | 套 | 1 |
| 14 | 驅動皮條 | 上海頂邦 | 條 | 2 |
| 15 | 真空大力鼓 | 原車 | 套 | 1 |
| 16 | 制動踏板 | 原車 | 套 | 1 |
| 17 | 主油道壓力表 | 0-250kg/psi | 個 | 2 |
| 18 | 制動分泵壓力表 | 0-100kg/psi | 個 | 4 |
| 19 | 變頻器 | 上海頂邦 | 臺 | 2 |
| 20 | 三相異步電動機 | 上海頂邦 | 臺 | 1 |
| 21 | 真空助力泵 | 上海頂邦 | 套 | 1 |
| 22 | 故障設置和考核系統 | 上海頂邦 | 套 | 1 |
| 23 | 移動臺架(帶自鎖腳輪裝置) | 1500×1000×1700mm(長×寬×高) | 臺 | 1 |
| 24 | 配套設備使用說明書 | 含電子檔 | 套 | 1 |
| 25 | 原廠維修手冊 | 原車 | 套 | 1 |
| 26 | 轉向傳感器 | 原車 | 套 | 1 |
| 26 | 加速度與偏移率傳感器 | 原車 | 套 | 1 |
| 27 | 網關通訊相關組件 | 原車 | 套 | 1 |
