GW1-12/630A高壓隔離開關
概述
GW1型戶外高壓隔離開關（以下簡稱隔離開關）適用于裝在戶外12KV線路上，供線路在有電壓，無負載時分合電之用。
本隔離開關充分考慮到用戶的不同需要，分有帶接地刀和不帶接地刀兩種形式。帶接地刀的開關、配用CS□型手動機構，可防止帶電掛接地線和帶接地線關合隔離開關等誤操作，操作人員也不必另掛接地線。本隔離開關有普通型和防污型兩種。其中防污型隔離開關能滯較嚴重污穢地區之要求，可有效地解決隔離開關在運行中出現污閃問題。產品符合GB1985及GB/T11022等標準要求。
■使用環境條件
1、海拔不超過1000M；
2、環境溫度上限為40℃，下限-25℃；
3、無導電或起化學作用氣體和蒸汽的場所；
4、無火災、爆炸危險、嚴重污穢的場所；
5、不受嚴重震動或沖擊情況（如在電鎬、挖泥機旁）的場所。
■型號及其含義
■主要技術參數
序號 | 項目 | 單位 | 參數 | 備注 | ||
1 | 額定電壓 | KV | 12 | |||
2 | 額定電流 | A | 400 630 | 800 1000 | 1250 | |
3 | 額定峰值耐受電流 | KA | 50 | 63 | 100 | 接地刀與主開關相同 |
4 | 額定短時耐受電流 | KA/4S | 20 | 25 | 40 | |
GW1-12/630A高壓隔離開關
■主要結構說明
隔離天關由三個單極開關組成。每個單極隔離開關都具有相同的組成部位，包括底座、支柱及操作絕緣子、前后靜觸頭、閘刀及弧角等。根據用戶需要，帶接地刀者配用CS□操動機構，不帶接地發者，配用CS8-5型操動機構。產品開距大，操作簡便可靠。
當線路上無斷路器或斷路器發生故障時，隔離開關允許在下列情況下進行分合；
對母線設備上的充電電流進行分合；
對電力變壓器的空載電流進行合分（此時變壓器的容量不超過750KVA）。

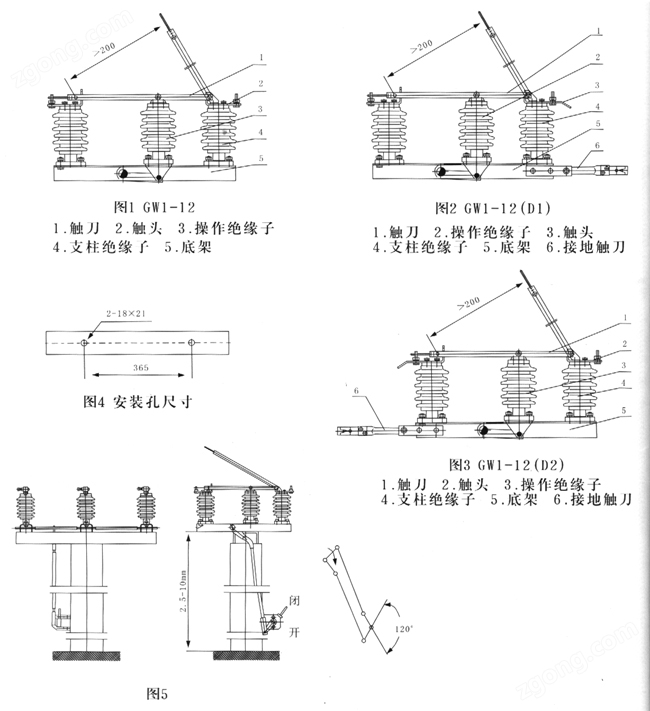

■外型號及安裝尺寸
■訂貨須知
額定訂貨時請注明：
1、產品名稱、型號、額定電壓及額定電流；
2、使用名稱、普通型或防污型；
3、如有其他特殊要求，須協商觸決。
