小型風力發電機特性

風能是沒有公害的能源之一，而且它取之不盡，用之不竭。對于缺水、缺燃料和交通不便的沿海島嶼、草原牧區、山區和高原地帶，可因地制宜地利用風力發電。風能作為一種清潔的可再生能源，越來越受到世界各國的重視。

把風的動能轉變成機械能，再把機械能轉化為電能，這就是風力發電。風力發電技術是一項多學科的，可持續發展的，綠色環保的綜合技術。風力發電所需要的裝置，稱作風力發電機組。風力發電機組主要由兩大部分組成：風力機部分將風能轉換為機械能；發電機部分將機械能轉換為電能。

一、小型風力發電機分類小型風力發電系統效率很高，但它不是只由一個發電機組成的，而是一個有一定科技含量的小系統：風力機十風力發電機十控制器十蓄能裝置。風力發電機由機頭、轉體、尾翼、葉片組成。每一部分都很重要，各部分功能為：葉片用來接受風力并通過機頭轉為電能；尾翼使葉片始終對著來風的方向從而獲得的風能；轉體能使機頭靈活地轉動以實現尾翼調整方向的功能；機頭的轉子是永礅體，定子繞組切割磁力線產生電能。

小型風力發電按其設計的方式與結構可分為垂直軸風力發電機( VAWT)和水平軸風力發電機( HAWT)兩種。水平軸風力發電機的轉動軸與風向平行，大部分水平軸式風力發電機其葉片會隨風向變化而不斷調整位置，因此較易受地形、地物的影響。垂直軸風力發電機的轉動軸與風向垂直。此型的優點為設計較簡單，因?yàn)椴槐仉S風向改變而調整方向，可分為打蛋形轉子( Darrieus)和桶形轉子( Savonius)等[打蛋形轉子(Darrieus)是由法國及航天工程師Georges Jean MarieDarrieus于1931年發明。桶形轉子(Savonius)為荷蘭工程師Sigurd J．Savonius于1922年發明]。

垂直軸風力發電機與水平軸風力發電機比較見表2 -1。

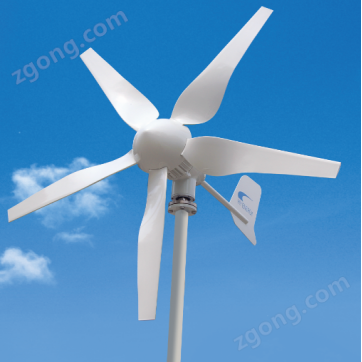

二、水平軸風力機風輪軸線的安裝位置與水平面夾角不大于15度的風力機稱水平軸風力機，水平軸風力機的風輪圍繞一個水平軸旋轉，風輪軸與風向平行，風輪上的葉片是徑向安置的，與旋轉軸相垂直，并與風輪的旋轉平面成一角度（稱為安裝角）。水平軸風力機葉片如圖2 -1所示。

水平軸風力機可以是升力裝置（即升力驅動風輪），也可以是阻力裝置（阻力驅動風輪）。大多數水平軸風力發電機具有對風裝置，對于小型風力發電機，一般采用尾舵。水平軸力風力機有傳統風車、低速風力機及高速風力機等3大類型。水平軸風力機的主要技術指標參數有：

(1)風輪直徑，通常風力機的功率越大，直徑越大。

(2)葉片數目，高速發電用風力機為2～4片，低速風力機大于4片。

(3)葉片材料，現代小型風力機葉片采用高強度低密度的復合材料。

(4)風能利用系數，一般為0.15～0.5之間。

(5)啟動風速，一般為3～5m／s。

(6)停機風速，通常為15～35m／s。

(7)輸出功率，現代小型風力機一般為幾百瓦到幾千瓦。

(8)發電機，分為直流發電機和交流發電機。

(9)塔架高度等。

水平軸風力機的式樣很多，有的具有反轉葉片的風輪，有的水平軸風力機在風輪周圍產生漩渦，集中氣沆，增加氣流速度。采用創新技術設計的FD系列小型水平軸風力發電機具有以下優點：

(1)大大降低風力發電機的啟動阻力，風速為2mls時即可啟動。國內外較好水平為3.5～4m]

s啟動。

(2)采用水平軸技術，降低電機運行中的各種機械損耗和電磁損耗，使相同風速下的發電功率提高近20%，尤其是低風速時的發電量提高明顯。

(3)采用水平軸技術降低電機的各種損耗后，使用壽命也大為延長。

(4)風力發電機外殼選用高強度鋁合金經精密壓鑄工藝制造，重量輕，強度高，不生銹，耐腐蝕和鹽霧。

(5)發電機采用高效耐高溫材料，定子組件又經真空浸漆工藝處理，使絕緣性能及使用壽命大為提高。

(6)風輪經空氣動力學優化軟件精心設計，風能利用率高，運行噪聲小。葉輪經動平衡處理，確保運行時安靜平穩。葉片采用的高分子復合材料，具有良好的強度及韌性，重量輕，不變形。其抗拉強度、使用壽命及一致性遠高于木質葉片、玻璃纖維及塑料葉片。

(7)整機采用防銹處理，所有電機外部緊固件均為不銹鋼制品。在多雨及鹽霧地區的使用壽命大為改觀。

(8)結構簡單，無須專業知識，只需普通工具，進行簡單操作，即可完成安裝調試工作。

(9) FD系列風力機的控制器采用智能控制，對蓄電池的正常充電、過充、過放等各種狀態具有指示功能和自動保護功能。并在風力發電機空載時自動剎車，以防止意外飛車。

三、垂直軸風力機垂直軸風力機的風輪不隨風向改變而調整方向，垂直軸風力機的風輪圍繞一個垂直軸旋轉，風輪軸與風向垂直。其優點是可以接受來自任何方向的風，因而當風向改變時，無需對風。由于不需要調向裝置，使它的結構設計簡化。垂直軸風力機的另一個優點是齒輪箱和發電機可以安裝在地面上，十分便于維修。

雖然目前垂直軸風力機尚未大量商品化，，但是它有許多特點，如不需大型塔架、發電機可安裝在地面上、維修方便及葉片制造簡便等，研究日趨增多，研發出各種形式的垂直軸風力機。

垂直軸風力機常見的結構有S型風輪、達里厄式風輪和旋翼式風輪三種，如圖2-2所示。S型風輪由兩個軸線錯開的半圓柱形葉片組成，其優點是啟動轉矩較大，缺點是由于圍繞著風輪產生不對稱氣流，從而對它產生側向推力。對于較大型的風力機，因?yàn)槭芷D(zhuǎn)與安全極限應力的限制，采用這種結構形式是比較困難的。

達里厄型風力機，足利用翼型的升力作功，是水平軸風力機的主要競爭者。達里厄風力機有多種形式，基本上是直葉片和彎葉片兩種。

垂直軸風力機在風向改變時，無需對風向，在這一點上，相對于水平軸風力發電機是一大優點，這使得結構簡化，同時也減少了風輪對風向時的陀螺力。

旋翼式風力機從理論上講，它可以不像水平軸風力機那樣要求迎風裝置，但它同樣存在超過工作速度需要限速問題。為了限速，其機構必然復雜，其結構簡單的*性就不復存在了。該風力機由于一些技術難題仍未得到解決，因此目前還沒有進入推廣應用階段。

的垂直軸風力機是一種圓弧形雙葉片結構（①型或稱為達里厄），由于其受風面積小，相應的啟動風速較高，一直未得到大力發展，我國也在前幾年做了一些嘗試，但效果始終不理想。H型結構的風力機與科技的發展特別是計算機技術的發展密切相關，由于H型垂直軸風力機的設計需要非常大量的空氣洞力學計算以及數字模擬計算，采用人工的方法計算一次至少需要幾年的時間，而且不是一次計算就能得到正確的結果，所以在計算機還不是很發達的年代，人們根本無法完成這一設計構思。

H型垂直軸風力發電機采用空氣洞力學原理，針對垂直軸旋轉的風洞模擬，葉片選用了飛機翼形形狀，在風輪旋轉時，它不會受到因變形而改變效率；它由垂直直線的4～5個葉片組成，葉片由4角形或5角形形狀的輪轂固定，由連接葉片的連桿組成風輪。

根據H型風力機的原理，風輪的轉速上升速度提高較快（力矩上升速度快），它驅動發電機的發電功率上升速度也相應變快，發電曲線變得飽滿。在同樣功率下，垂直軸風力發電機的額定風速較現有水平軸風力發電機要小，并且它在低風速運轉時發電量也較大。

由于此種設計結構采用了特殊空氣洞力學原理、三角形向量法的連接方式以及直驅式結構，使得風輪的受力主要集中于輪轂上，因此抗風能力較強；此種設計的特性還體現在對周圍環境的影響上，運轉時無噪聲以及電磁干擾小等特點，使得新型垂直軸風力機*性非常明顯。

目前，生產該類型垂直軸風力發電機產品最多的是日本，目前英國、加拿大等國也在研制中，這些國家的大部分產品在風輪設計當中采用平行連接桿，這種方式對發電機輸出軸要求較高，并且結構相對復雜，現場安裝程序也偏多。另外，從力學方面分析，H型垂直軸風力發電機功率越大、葉片越長、平行桿的中心點與發電杌軸的中心點距離越長，抗風能力就越差，因此，采取三角形向量法的連接方式，可彌補了上述的一些缺點。

四、風力機輸出特性具有固定槳距的水平軸風輪產生的扭矩隨風速和轉速變化，如果葉片的旋轉速度太低，葉片將失速，風輪輸出的扭矩下降，因此為了從氣流中取得功率輸出（當氣流速度變化時）必須改變?nèi)~片的槳距角或葉片的轉速?，F(xiàn)在很多風力機風輪都設計成變槳距葉片。

風力機的風輪轉速若隨風速改變，可從空氣中取得功率，但對于由風輪驅動的發電機而言，這并不是的。優化設計的解決的方法是準許風輪轉速隨風速變化，同時使用變速恒頻發電系統，以得到所需頻率的電能。風力機輸出功率曲線如圖2-3所示，其中ve為啟動風速，vR為額定風速，此時風力機輸出額定功率，Vp為截止風速。

當風速小于啟動風速時，風力機不能轉動。風速達到啟動風速后，風力機開始轉動，帶動發電機發電。輸出電能供給負載以及給蓄電池充電。當蓄電池組端電壓達到設定的值時，由電壓檢測得到信號電壓通過控制電路進行開關切換，使系統進入穩壓閉環控制，既保持對蓄電池充電，又不致使蓄電池過充。在風速超過截止風速時，風力機通過機械限速機構使風力機在一定轉速下限速運行或停止遠行，以保證風力機不致?lián)p壞。

普通風力發電機至少需要3mls的風速才能啟動，3.5m/s的風速才能發電，一定程度上限制了小型風力發電在我國很多地區的運用。而采用全永磁懸浮風力發電機，由于使用微摩擦、啟動力矩小的磁懸浮軸承，在1. 5m／s的微弱風速下就能啟動，2.5mls的風速就能發電，能效提高約20%，能廣泛應用于全國80%的地區。經中國機械工業風力機械產品質量監督檢測中心檢測，全永磁懸浮風力發電機組的啟動力矩降至國家標準的1／12左右，啟動風速降低了57.14%，切人風速降低23. 81%，額定功率提高20. 57%。

五、風力發電機的輸出功率風力發電機的額定輸出功率是配合特定的額定風速設計而定的，由于能量與風速的立方成正比，因此，風力發電機的功率會隨風速變化會很大。同樣構造和風輪直徑的風力機可以配以不同大小的發電機。因此兩臺同樣構造和風輪直徑的風力機有不同的額定輸出功率值，這取決于它的設計是配合強風地帶（配較大型發電機）或弱風地帶（配較小型發電機）。

發電機的額定功率是指發電機在額定轉速下輸出的功率。由于風速不是一個穩定值，因而發電機轉速會隨風速而變化，因此輸出功率也會隨風速變化。當風速低于設計風速時，發電機的實際輸出功率將達不到額定值；當風速高于設計風速時，實際輸出功率將高于額定值。當然，由于風力發電機的限速和調速裝置及發電機本身設計參數的限制，發電機的輸出功率不會無限增大，只能在某一范圍內變動。

在風速很低的時候，風力機的風輪會保持不動。當?shù)竭_(dá)切入風速時，風輪開始旋轉并牽引發電機開始發電。隨著風力越來越強，輸出功率會增加。當風速達到額定風速時，發電機會輸出其額定功率。之后輸出功率會保留大致不變。當風速進一步增加，達到切出風速的時候，風力機會剎車，不再輸出功率，以免損壞風力機。

風力發電機的性能可以用功率曲線來表達，如圖2-4所示。功率曲線顯示了風力機在不同風速下（切人風速到切- 出風速）風力發電機的輸出功率，為特定地點選取合適的風力發電機，一般方法是采用風力機的功率曲線和該地點的風力資料以進行發電量估算。
