產品概述:
性能特點:

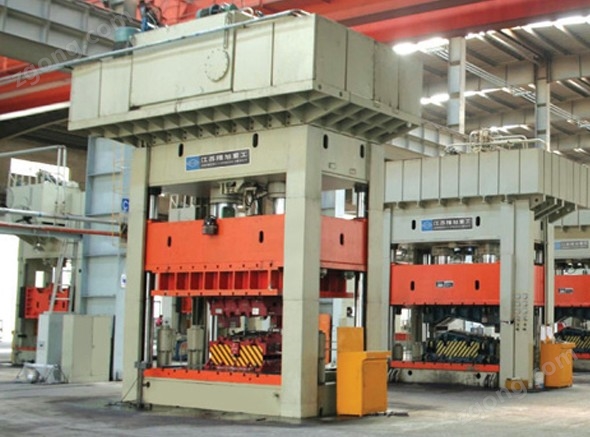

三梁四柱式結構,經計算機優化設計,簡單、經濟、適用。液壓控制系統采用插裝閥集成系統,動作可靠,使用壽命長,液壓沖擊小,減小了連結管路與泄瀾點。獨立的電氣控制系統,工作可靠,動作直觀,維修方便。采用按鈕集中控制,設調整(點動),單次(半自動)二種操作方式。可實現定程,定壓二種成型工藝,并具有保壓延時等性能。工作壓力、行程根據工藝需要在規定的范圍內可調。
三梁四柱式結構,經計算機優化設計,簡單、經濟、適用。液壓控制系統采用插裝閥集成系統,動作可靠,使用壽命長,液壓沖擊小,減小了連結管路與泄瀾點。獨立的電氣控制系統,工作可靠,動作直觀,維修方便。采用按鈕集中控制,設調整(點動),單次(半自動)二種操作方式。可實現定程,定壓二種成型工藝,并具有保壓延時等性能。工作壓力、行程根據工藝需要在規定的范圍內可調。
適用領域:
本系列壓機適用于金屬材料的拉深、彎曲、翻邊、冷擠、沖裁等工藝,還適用于校正、壓裝、粉末制品、磨料制品、壓制成型以及塑料制品,絕緣材料的壓制成型。
規格參數:
| 參數名稱 | 單位 | 單動薄板拉伸液壓機 | ||||||||||||
| YLX27-63 | YXL27-100 | YLX27-160 | YLX27-200 | YXL27-315 | YXL27-500 | YXL27-630 | YXL27-800 | YXL27-1000 | YXL27-1600 | YXL27-2000ZL | YXL27-2500ZL | |||
| 公稱力 | KN | 630 | 1000 | 1600 | 2000 | 3150 | 5000 | 6300 | 8000 | 10000 | 16000 | 20000 | 15000 | |
| 液壓墊力 | KN | 400 | 400 | 400 | 630 | 1000 | 2000 | 2000 | 2400 | 3200 | 6000 | 10000 | 12500 | |
| 液體工作壓力 | MPa | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | |
| 滑塊行程 | mm | 500 | 600 | 700 | 700 | 800 | 900 | 900 | 900 | 900 | 1000 | 100 | 1000 | |
| 液壓墊行程 | mm | 200 | 200 | 250 | 300 | 300 | 350 | 350 | 350 | 350 | 400 | 500 | 550 | |
| 開口高度 | mm | 800 | 900 | 1000 | 1100 | 1250 | 1500 | 1500 | 1500 | 1800 | 1800 | 1500 | 1500 | |
| 滑塊行程速度 | 空程下行 | mm/s | 180 | 200 | 120 | 120 | 120 | 100 | 100 | 100 | 120 | 120 | 100 | 100 |
| 工作 | mm/s | 18 | 14 | 14 | 12 | 10 | 14 | 14 | 14 | 10 | 10 | 10 | 10 | |
| 回程 | mm/s | 120 | 120 | 90 | 90 | 80 | 70 | 70 | 70 | 80 | 80 | 60 | 60 | |
| 工作臺尺寸 | 左右 | mm | 570 | 720 | 1000 | 1000 | 1260 | 2000 | 2200 | 2800 | 3200 | 3200 | 6200 | 6200 |
| 前后 | mm | 500 | 580 | 800 | 900 | 1200 | 1500 | 1600 | 1800 | 2000 | 2200 | 1400 | 1400 | |
| 液壓墊尺寸 | 左右 | mm | 450 | 500 | 600 | 700 | 900 | 1230 | 1760 | 2000 | 2450 | 2400 | 5780 | 5780 |
| 前后 | mm | 400 | 450 | 500 | 600 | 700 | 970 | 900 | 1000 | 1400 | 1500 | 800 | 800 | |
| 電機總功率 | KW | 7.5 | 7.5 | 11 | 15 | 22 | 37 | 40.5 | 60 | 98 | 205 | 225 | 250 | |
