產品簡介在線詢價

測量范圍頻帶帶寬增益范圍靈敏度余量動態記錄CTS-9003型數字式超聲波探傷儀主要特點：范圍檢測范圍　0.0～10000mm(鋼縱波)

CTS-9003 型數字式超聲波探傷儀產品信息

測量范圍
頻帶帶寬
增益范圍
靈敏度余量
動態記錄

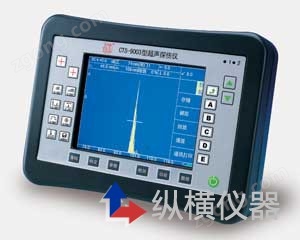

CTS-9003 型數字式超聲波探傷儀

主要特點：

范圍	檢測范圍	0.0 ～ 10000mm (鋼縱波)。連續可調，最小步進值 0.1mm
	聲速	1000 ～ 15000m/s，連續可調。內置30種常用的材料聲速值
	脈沖移位	-20 ～ 3000μs
	探頭零值	0 ～ 999.9μs
發射脈沖	發射脈沖類型	負尖波
	脈沖重復頻率	25Hz ～ 400Hz，自動、手動兩種調節方式
	發射強度	強(600V)、弱(300V)兩檔
	工作方式	二種：單、雙
	阻尼	四檔：400、150、80、60Ω
接收放大	采樣頻率	基于硬件的實時采樣頻率，160MHz 在檢測范圍小于8mm（鋼縱波）時，提高數字信號處理能力，使采樣頻率達到640MHz
	增益	0.0 ～ 110.0dB。步進值：0.1、1.0、2.0、6.0dB。提供智能加速調節功能
	頻帶	0.2 ～ 20MHz。分寬帶、窄帶兩檔
	閘門	雙閘門，分別全屏幕可調
	測量模式	可設置為閘門內脈沖波的前沿或峰值
	檢波方式	全波、負半波、正半波
	抑制	0 ～ 99%，線性抑制
	單位	mm或μs
報警	報警方式	硬件報警，可對閘門內波形進行報警&spnb; 一般檢測中，可設置為進波報警或失波報警兩種方式&spnb; DAC應用中則為DAC報警方式（即當波形超過定量線則報警）
報警	報警信號	聲信號（蜂鳴器）報警和光信號（發光二極管）報警
顯示	顯示屏	高清晰度TFT彩色液晶顯示屏 6.5"超大屏幕高亮度且亮度可調 262144種顏色
	顯示區點陣數	640×480點陣脈沖波形顯示區點陣數：450×400 B掃描圖形顯示點陣數：450×300
	屏幕刷新率	60Hz
	脈沖表現形式	彩色，可選：空心、實心
控制與接口	鍵盤	薄膜面板防水、防塵、防油污、耐酸堿、密封性強 微微凸起的按鍵，提供良好的觸感根據統計學原理及人體工學設計的薄膜按鍵位置按鍵表面文字：標準符號、中文
	菜單	中英文菜單常用參數項，單鍵直接控制其他項，分門別類的體系設計
	中英文輸入	漢語拼音輸入、英文輸入鍵盤輸入單手控制操作方式類似手機。
	探頭接口	兩個位于儀器頂部Lemo 00#探頭插座如客戶希望探頭接口為Q9，可在訂單中說明
	計算機、打印機接口	高速USB接口 RS232串行接口 25針并行打印接口
數據的存儲	快捷通道	10個快捷通道可預存10個通道探傷參數 可編輯、存儲、調用、瀏覽快捷通道的編號顯示在波形區的前面，清晰的反黑體字符表示配合快速地更換探頭，免去繁瑣的儀器調節過程
	參數、探傷報告	最多可存儲1000套探傷報告（含波形）波形可調用出來，顯示在屏幕的背景上，同實時波形對比可存儲、調用、瀏覽、打印、通訊；可編輯探傷報告的文本項：文件名稱、操作人員等
	B掃描圖片	最多可存儲20張B掃描結果（彩色圖像）圖片可以附加在探傷報告里可存儲、瀏覽、打印、通訊
	連續的波形記錄	錄像方式連續記錄屏幕上的波形連續記錄時間持續24分鐘；可回放、通訊
輔助功能項	凍結	凍結A掃描波形凍結后，與波形的高低、位置無關的參數可以調節 凍結后的波形可以置于波形顯示區的背景上，用來與實時波形對比單鍵直接控制
	峰值	捕獲閘門內的波形點 顯示點的波形幅度用于標定、檢測過程中找到人工傷或缺陷的波單鍵直接控制
	包絡	顯示閘門內波形的包絡線
	擴展	閘門內的波形擴展到整個波形顯示區 用于觀察波形的細節
	存儲快捷鍵	單鍵控制
	自動增益	新穎的波形幅度調節方式，自動將波高調節到預設高度預設高度范圍：5% ～ 99%
	波形對比	可將凍結的波形置于顯示屏背景上可將存儲后的波形回放后置于顯示屏背景上將實時的波形與背景上的波形對比
	標定	可自動標定直探頭的零值自動標定斜探頭的零值、K值（折射角）
	缺陷的定位	直探頭工作狀態下，顯示缺陷的深度斜探頭工作時，顯示缺陷的水平、深度、聲程、波次
	缺陷的定量	普通檢測模式，顯示波形的幅度（%） DAC檢測模式，顯示波形的幅度（%）、超過SL的dB數 AVG檢測模式下，顯示幅度（%）、當量（Φ值）
	裂縫自動測高	自動計算焊縫等工件中裂縫的高度
	抑制的特點	線性抑制，不影響儀器的垂直線性等指標
	屏幕保護	省電，延長電池供電時間
	與探頭的匹配	儀器提供兩檔發射強度、四檔匹配阻尼匹配國內外各種的探頭以獲得的靈敏度、分辨力，且防止接收波形的失真
	曲面修正	適用于內、外曲面的檢測根據曲面的直徑自動修正缺陷位置的檢測結果
	DAC曲線（見圖A）	距離波幅曲線，最多可記錄99個點 每個點可編輯、刪除，可插入點 三條附加的曲線（如評定線、定量線、判廢線）可選擇折線連接各點、平滑的曲線連接各點 根據dB、范圍等的改變而移動 可創建、編輯、存儲、刪除、調用
	AVG曲線（見圖B）	適合鍛件等工件的探傷只需記錄一個參考點 可根據參考點的平底孔直徑，獲得其他當量的AVG曲線可創建、編輯、存儲、刪除、調用
性能指標	垂直線性誤差	≤3%
	水平線性誤差	≤0.1%
	靈敏度余量	?。?0dB (200Φ2平底孔)
	分辨率	＞36dB
	動態范圍	≥32dB
	電噪聲電平	?。?0%
軟件的可拓展性		可根據不同用戶、不同行業的要求，加入特定的探傷工藝。
其他項	電源	兩種供電方式　1. 大容量鋰電池，無記憶效應、連續工作6小時以上　2. 220V交流電(配電源適配器)
	充電器（電源適配器）	可邊充電、邊連接儀器工作
	環境溫度	-30℃～ 60℃
	尺寸	250mm×186mm×59mm
	重量	約2Kg
