技術參數表

XEP型螺旋卸船機概述

XEP型螺旋卸船機技術特性：廣泛使用在建材中轉碼頭，電力、化工、食品等行業，適用于水平、垂直或任何角度，輸送粉狀、粒狀和小塊物料，如水泥、煤灰、礦粉、化肥、谷類等；其工作環境溫度為-20~+40℃，輸送物料溫度為-20~+80℃，不宜輸送易變質的、粘性大的、易結塊的物料。我司該產品碼頭螺旋中轉設備，外觀結構簡單、易操作?；剞D(zhuǎn)支承部分采用電動旋轉盤，可360度旋轉。底座高度可根據客戶要求設計，適合任何噸數散料運輸船只。軸承座與管體連接部位采用我們的技術，杜絕工作作業時因漏灰所帶來的浪費與環境污染。中間吊軸承采用合金結構，阻力小、耐磨性好、整機噪聲低、適應性強、操作維修方便。

產品介紹

我司生產的螺旋卸船機大至分為單頭進料式和強迫進料式兩種。強迫進料式采用了喂料機構，強迫進料，特別對流動性較差的物料提升速度快，因卸料能力大，故產生很高的效率。節能：高效低能耗螺旋卸船裝置，采用了的支撐技術，結構簡單，能耗低，可連續工作，平均耗電是氣力抽吸卸船機的20%，效率卻是氣力抽吸卸船機的2倍。

工作原理與結構

◆工作原理： 螺旋卸船機是一種高功效連續型散貨卸船機械。在螺旋卸船機垂直螺旋管內，物料在螺旋管壁和螺旋面上的摩擦力作用下，產生相對螺旋葉片滑的動，物料具有垂直運動分量而得以輸送。

部件組成

螺旋卸船機主要由豎管總成（垂直豎管）、橫管總成、橫管托梁、吊塔、底盤、回轉軸承、動力、液壓系統、配電系統、支架組成。

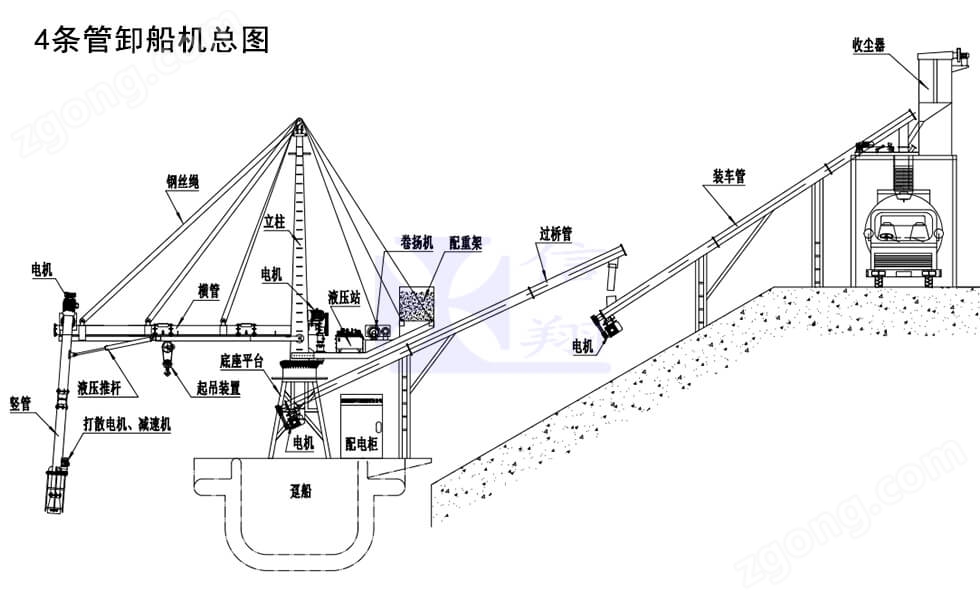

常規工藝布置圖

XEP螺旋卸船機的安裝

螺旋卸船機安裝的正確性是以后使用情況良好的先決條件之一，其在使用地點的安裝必須妥善地進行，并滿足技術條件的要求。
1、螺旋卸船機安裝基礎至少應在螺旋卸船機正式安裝以前20天澆灌完成，該基礎應能可靠地支承卸船機并保證不同地基過小而發生螺旋卸船機下沉和額外的變化，保證螺旋卸船機在運轉時具有足夠穩定性。
2、螺旋卸船機在安裝以前必須將那些在運輸中或卸箱時粘上的塵垢的機件加以清洗。
3、螺旋卸船機主軸與減速電器的同軸度應符合GB1184-80《形狀和位置工差、未注公差的規定》。
4、螺旋卸船機的各底座在機殼裝妥后，均應使之著實后再擰緊地腳螺釘，所有聯結螺釘均應擰緊至可靠的程度。
5、出料口現場安裝應使進出料口的法蘭支承面與螺旋卸船機的本體軸線平行，與相連接的法蘭應緊密貼合，不得有間隙。
6、螺旋卸船機裝妥后應檢查各存油處是否有足夠潤滑油，不夠則加足之，其后進行無負載試車；在連續進行4小時以上試運轉后，檢查螺旋卸船機裝配的正確性，發現不符合下列條件的應即停車，處理后再運轉，直至處于良好運行狀態為止。
①螺旋卸船機運轉應平穩可靠，緊固件無松動現象。
②運轉2小時后軸承溫度≤30℃，潤滑密封良好。
③減速器無滲油，無異常聲，電器設備、聯軸器安全可靠。
④空載運行功率≤額定功率30%。
