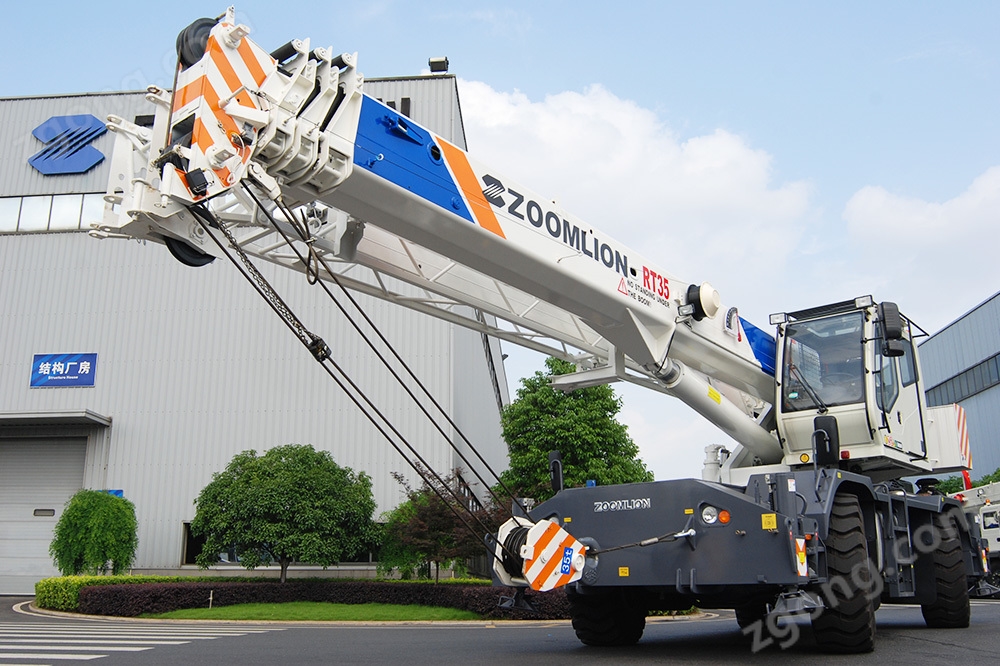

一、 產品簡介
1.1 RT35越野輪胎起重機具有如下特性：
l 輪距寬
l 軸距短
l 穩定性好
l 轉彎半徑小
l 可實現360°回轉作業。
1.2 本起重機可實現狹小范圍內的輪胎起吊作業，并可進行帶載行駛作業。
1.3 該產品廣泛用于各種工作場地進行起吊作業，如建筑工地、油田、倉庫、貨場、物流基地等。
1.4 RT35越野輪胎起重機由如下部件組成，包括動力系統、傳動系統、懸掛系統、轉向系統、制動系統、起升機構、變幅機構、回轉機構、臂架系統、轉臺、車架、支腿、液壓系統、電氣系統和司機室等部件。
1.5 該起重機的主要特點：
l 四種轉向模式：前輪轉向、后輪轉向、蟹行與四輪轉向
l 額定總起重量：35 t (38.5 tn)(起重幅度為3 m (9.8 ft)時)
l 主臂起升高度約：31 m (101.7 ft)
l 行駛速度：38 km/h (23.6 mph)
l 整車外形尺寸：11935 mm×2980 mm×3600 mm (39.15 ft.×9.78 ft.×11.8 ft.)
l 總重：32 t(35.3 tn)
l 具有越野行駛及帶載行駛的特點。
1.6 整車外形圖：
RT35整車外形圖
二、 主要技術性能參數
RT35主要技術性能參數表
| 類別 | 序號 | 項目 | 單位 | 數值 |
| 工 作 性 能 參 數 | 1 | 額定總起重量×工作幅度 | kg.m | 35000×3.0 |
| 2 | 基本臂起重力矩 | kN.m | 1347 | |
| 3 | 最長主臂起重力矩 | kN.m | 870 | |
| 4 | 最長主臂起升高度 | m | 31 | |
| 5 | 副臂起升高度 | m | 46 | |
| 尺 寸 參 數 | 6 | 外形尺寸(長×寬×高) | mm | 11935×2980×3600 |
| 7 | 支腿跨距（縱向×橫向） | mm | 6810×6800 | |
| 8 | 主臂臂長(全縮～全伸) | mm | 9800～31000 | |
| 9 | 副臂臂長(全縮/全伸) | mm | 9000/15000 | |
| 10 | 主臂仰角 | ° | -3～78 | |
| 11 | 回轉范圍 |
| 360°連續 | |
| 工 作 速 度 | 12 | 主卷揚單繩速度 | m/min | 150 |
| 13 | 起重臂伸出時間 | s | 70 | |
| 14 | 起重臂縮回時間 | s | 75 | |
| 15 | 起重臂起臂時間 | s | 46 | |
| 16 | 起重臂落臂時間 | s | 47 | |
| 17 | 回轉速度 | r/min | 0～2.5 | |
| 液 壓 系 統 | 18 | 額定工作壓力 | MPa | 27 |
| 19 | 額定工作流量 | L/min | 400 | |
| 20 | 液壓油箱容量 | L | 600 | |
| 質 量 參 數 | 21 | 整車整備質量 | kg | 32000 |
| 22 | 前橋載荷 | kg | 15030 | |
| 23 | 后橋載荷 | kg | 16970 | |
| 行 駛 參 數 | 24 | 行駛速度(前進/后退) | km/h | 38/15 |
| 25 | 軸 距 | mm | 3820 | |
| 26 | 輪距(前/后) | mm | 2444 | |
| 27 | 爬坡度 | % | 57 | |
| 28 | 最小轉彎半徑（四輪） | m | 6.5 | |
| 29 | 最小轉彎半徑（兩輪） | m | 11.25 | |
| 30 | 最小離地間隙 | mm | 432 |
三、 主要配置參數
四、 起重作業裝置規格
RT35主要配置表
| 類別 | 序 | 主要項目 | 單位 | 主要配置 |
| 動 力 系 統 | 1 | 發動機型號 |
| Cummins QSB6.7 |
| 2 | 發動機額定功率 | KW/r/min | 129KW/2200 | |
| 3 | 發動機扭矩 | N.m/r/min | 799N.m/1400 | |
| 傳 動 系 統 | 4 | 變速箱驅動型式 |
| 4×4/4×2 |
| 5 | 變速箱型號或品牌 |
| DANA | |
| 6 | 變速箱檔位 |
| 前六后三 | |
| 行 走 系 統 | 7 | 懸掛方式 |
| 剛性(前)/柔性(后) |
| 8 | 橋型號或品牌 |
| Axletech(美國)/Kessler(德國) | |
| 9 | 轉向型式 |
| 前輪/后輪/四輪/蟹行 | |
| 10 | 輪胎規格 |
| 20.5-25-28PR | |
| 11 | 輪胎數量 | 個 | 4 | |
| 液 壓 系 統 | 12 | 主閥型號或品牌 |
| DANFOSS(丹麥)/中聯重科 |
| 13 | 齒輪泵 |
| PERMCO(美國) | |
| 14 | 平衡閥/液壓鎖 |
| NEM/ HBS(意大利) | |
| 15 | 回轉馬達 |
| 華德/海特克(中國) | |
| 16 | 油缸密封件 |
| 特瑞堡（瑞典）/PARKER(美國) | |
| 電 氣 系 統 | 17 | 力矩限制器 |
| HIRSCHMANN(德國) |
| 18 | 控制器 |
| IFM(德國) | |
| 19 | 電子油門踏板總成 |
| Williams Controls | |
| 20 | 總線電纜 |
| 德國纜普 | |
| 21 | 蓄電池 |
| VARTA | |
| 22 | 所有燈具和開關等 |
| HELLA | |
| 排 放 |
|
|
| 美國TIII |
4.1主臂
由四節高強鋼、大圓角、六邊形箱結構吊臂和單根油缸加兩套鋼絲繩同步伸縮機構組成，伸縮油缸上帶有插裝式平衡閥。
吊臂頭部帶有4個滑輪，不需拆卸楔塊就可快速更換倍率。頭部可選裝臂端滑輪。
主臂全縮長： 9800mm
主臂全伸長： 31000mm
伸出速度： 70s
4.2副臂
采用兩節箱形截面桁架式副臂：第二節副臂可以從節副臂中向外擺出，整個副臂在行駛時可折回到主臂側面收放，副臂頂端裝有單滑輪。
副臂安裝角： 0°、20°和40°
副臂長度： 9m/15m
4.3變幅機構
采用后置式單變幅油缸，帶有雙向平衡閥。
變幅角度 -3°～ 78°
變幅速度： -3°～ 78°/ 46s
4.4起升機構
l 主、副卷揚機
主、副卷揚采用相同配件，由變量軸向柱塞液壓馬達通過行星減速機驅動卷筒旋轉來實現重物起升與下降作業。
馬達與減速機間裝有自動制動器(中位制動)，起升回路帶壓力補償。
l 鋼絲繩
采用抗扭轉的鋼絲繩
單繩拉力: 70kN
單繩速度: 150m/min(第四層)
鋼絲繩直徑: Φ17mm
鋼絲繩長度: 175m
l 吊鉤
35t主吊鉤：裝有4個滑輪，帶可轉動吊鉤及防脫鉤裝置;
5.5t 副吊鉤：副臂作業用，帶可轉動吊鉤及防脫鉤裝置。
4.5回轉機構
由軸向柱塞液壓馬達、行星齒輪減速機、小齒輪和回轉支承等部件組成。通過液壓馬達驅動行星齒輪減速機帶動小齒輪旋轉、使得轉臺上回轉支承外圈相對于車架上回轉支承內齒圈轉動，從而實現上車作360°連續回轉運動。
采用液控常閉式制動器，帶可控滑轉操縱和手動回轉鎖。
回轉速度: 0～2.5 r/min
4.6轉臺
高強鋼結構，帶整體式安裝的雙卷揚和配重機構。
4.7液壓系統
l 油泵
一個雙聯齒輪泵供吊臂伸縮、變幅和起升動作;
另一個雙聯齒輪泵供支腿、回轉、轉向工作以及空調等選用件工作
l 操縱閥
采用四聯片式先導液控比例閥，帶可調式溢流閥。
l 管路
硬管和軟管共同組成液壓管路系統。液壓管路通過中心回轉接頭連接。在底盤上裝有液壓油冷卻器。
l 液壓油箱
容積: 600升
l 過濾器
采用回油管路濾清器，過濾精度為: 10µ
4.8起重操縱
由司機室座椅兩旁的兩個液控手柄操縱上車的起重作業(符合ISO標準)。左手柄控制上車回轉和副卷揚動作，右手柄控制變幅和主卷揚動作，吊臂伸縮踏板控制吊臂的伸縮。
起升與變幅和伸縮可進行復合動作。
支腿動作由儀表板上的電控開關控制。
4.9司機室
RT35起重作業和場內行駛都在上車的司機室進行操作，采用單座左駕的側置式司機室。
液壓轉向器選用濟寧伊頓產品，空調采用河南豫新生產的汽車空調，暖風裝置采用北京京威汽車設備有限公司的空氣式加熱器，尾氣排放符合歐洲環保要求。
座椅左右兩旁配有上車操作扶手箱，左側操作扶手箱可翻轉，上車操作方式按ASME B30.5-2007標準進行布置，符合ISO標準。
司機室外形尺寸
長： 2300±5mm
寬： 1060±5mm
高： 1665±5mm
4.10力限器
起重作業接近額定起重力矩時，力限器能發出聲光報警，在達到額定起重力矩時力限器自動切斷起重機向危險方向的運動。力限器還具有作業區域(作業半徑、作業幅度、作業角度、作業高度和回轉范圍)限制功能。
力限器顯示器功能如下：
屏幕顯示內容
吊臂角度或力矩百分比
吊臂長度或默認吊鉤重量
實際作業幅度或回轉角度
實際起重載荷
容許起重載荷
副臂安裝角度或倍率
吊臂位置指示器
支腿位置或輪胎支承指示器
柱形圖顯示內容
動態力矩百分比或液壓系統工作壓力
4.11支腿
采用H型支腿型式。四個液壓控制的支腿，能從司機室中對各支腿同時或單獨操作，各垂直油缸均裝有雙向液壓鎖，保證支腿在工作或行駛狀態安全鎖定。
固定支腿直接焊在車架上，起重作業時，支腿跨距有全伸、半伸和全縮三種作業狀態。
支腿縱向跨距： 6810 mm
支腿橫向跨距： 全伸6800 mm 半伸4830 mm 全縮2800 mm
五、 專用底盤規格
5.1型式
后置發動機
驅動型式： 4x2/4x4
5.2車架
高強鋼焊接整體式箱形結構。
5.3發動機
型號 CUMMINS QSB6.7
型式 4沖程直列六缸增壓發動機
參數：
輸出功率 129KW/2200RPM
輸出扭矩 779Nm/1400RPM
5.4傳動系統
采用電控全自動液力變速箱、帶前后驅動分動箱，前軸驅動可脫開。
有多個前進檔和倒退檔、電-液動力換檔、帶自動控制的鎖定機構，工作液壓泵和轉向泵直接從變速箱取力。
5.5橋
l 前橋
轉向驅動橋，與車架剛性連接，帶行星減速機和制動器。
l 后橋
全浮動式轉向驅動橋，帶行星減速和制動器。
5.6轉向系統
采用全液壓轉向器，用方向盤控制轉向驅動橋的油缸實現車輛轉向。
四種轉向模式：
2輪轉向-前輪轉向 2輪轉向-后輪轉向
4輪轉向-全輪轉向 4輪轉向-蟹行轉向
5.7懸掛系統
前橋為剛性橋，直接與車架聯接;后橋為擺動橋，采用擺動架加液壓懸掛油缸的型式。
5.8制動系統
l 行車制動
4個車輪上液操縱的盤式制動器
l 駐車制動
前橋輸入軸上的彈簧作用液釋放制動器
5.9電氣系統
24V直流電源，2個12V-120Ah的蓄電池
5.10燃油箱
有效容積： 300 升
5.11輪胎
規格： 20.5-25- 28PR
六、 安全裝置
l 自動力矩限制器
l 外部警示燈和喇叭
l 過卷防止裝置
l 過放防止裝置
l 平衡閥
l 液壓鎖
l 液壓安全閥
l 回轉制動器
l 360°回轉鎖
l 吊臂角度指示器
l 支腿跨距定位銷
l 緊急停止開關
l 卷筒旋轉指示器
