材質：鋁合金
產地 ：遼寧
尺寸 ：119X119X68mm
規格 ：防爆消火栓按鈕
環境溫度 ：-10～+50（℃）
適用范圍 ：安裝于易燃易爆所的公共區域。
重量 ：1.39公斤/只
型號 ：J-SAB-M-FA5231

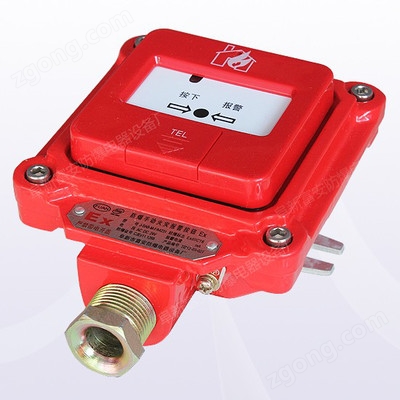

1.產品描述
防爆消火栓按鈕是非編碼開關型按鈕。安裝于易燃易爆所的公共區域，當人工確認火災事故發生后，按下按鈕上的有機玻璃片，即可向火災報警控制器發出啟泵請求信號或直接啟動消防水泵控制系統報警控制器發出聲光報警信號。本產品可以和國內外任何廠家的火災報警控制器配套使用，符合GB3836系列標準的要求，通過**指定的檢測機構鑒定，取得了防爆合格證。按鈕結構設計合理，造型美觀，有效抵御灰塵污染和潮濕空氣影響。
本產品符合GB3836.1-2000 **性氣體環境用電設備 第1 部分：通用要求》，GB3836.2-2000 **性氣體環境用電設備 第2 部分：隔爆型“d” 》
粉塵防爆《 GB12476.1-2000 可燃性粉塵環境用電氣設備第1 部分：用外殼和限制表面溫度保護的電氣設備 **節： 電氣設備的技術要求》，外殼防護等級IP66 。并經**檢驗合格取得防爆合格證。適用于石油化工、油庫，1 區、 2 區和粉塵易燃易爆場所21 區、22 區火災的人工輔助報警。
2.主要技術參數
2.1 、防爆標志：ExdIIBT5 Exd ⅡCT6 DIP A21 T A ，T6
2.2 、相對濕度：≤95 ％ 不結露
2.3 、大氣壓力：80 ～110KPa
2.4 、工作電壓： DC24V ，
2.5 、監視電流：0.06mA
2.6 、報警電流：25mA 火警指示 紅色常亮 ，正常巡檢3S-5S 閃一次。
2.7 、啟泵輸出：常開無源觸點 容量DC24V 、0.1A. 可根據用戶要求設計。
2.8 、回答指示：綠燈常亮
2.9 、外型尺寸：119X119X68mm
2.10 ，電器接口:”G3/4”
2.11 、防護等級： IP65/IP66
3、安裝及使用方法
3.1 、安裝方式電纜或鋼管布線。根據現場情況M8 膨脹螺釘或M8 螺釘通過安裝口將防爆外殼固定在墻壁或管架上。
3.2 連接電纜外徑為φ8-14mm ，芯線截面積≥1.5m ㎡的阻燃電纜，電纜的防爆進線口為G3/4" 螺紋。
4、接線
模塊端子上設總線24V ，DC24V ，常開，常閉觸點，按照現場設計要求接線于端子上。
5、注意事項
5.1 、嚴禁在易燃易爆場所帶電拆卸。
5.2 、安裝時不要損傷防爆面，并保持其清潔。防爆面緊固螺釘應均勻擰緊， 注意防爆面不要夾雜導線或其它異物。
5.3 、探測總線應與強電磁場導體分開敷設，如無法避開， 探測總線電纜應采用帶屏蔽線的鎧裝電纜，并確保屏蔽線接地良好。
5.4 、長期使用要定期檢測按鈕的性能是否完好， 如失效或損壞時要由專業人員及時進行維修。
5.5、長期使用要定期清潔，用濕布檫拭，以防靜電。
