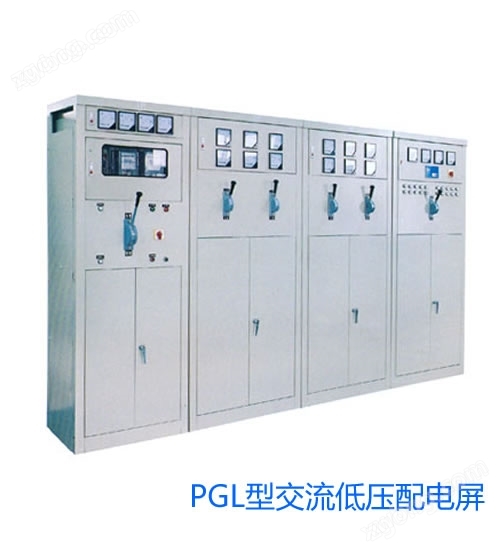

PGL型交流低壓配電屏

一、概述PGL型交流低壓配電屏

PGL型交流低壓配電屏為戶內安裝，雙面維護的低壓配電裝置。適合于發電廠、變電站、民用建筑、廠礦企業作為交流頻率50HZ，額定工作電壓不超過380V的低壓配電系統的動力及照明控制之用。

PGL柜整體結構簡單、工藝性好、剛性好，而且可以根據用戶要求設計屏后門、屏底增加底板及頂蓋加裝百葉窗通風孔，使其總體防護等級達到IP30。本產品性能指標符合IEC439規定的面板保護式裝置的全部要求。

二、正常使用環境與條件

1.周圍空氣溫度不高于+40℃，不低于-5℃并且24H內其平均溫度不高于+35℃。

2.天氣條件，空氣清潔，相對濕度在溫度為+40℃時不超過50%，在較低溫度時允許有較高的相對濕度。海拔高度不超過2000米。

3.本產品適用于以下溫度的運輸和儲存過程：-25℃至+55℃的范圍之間，在短時間內（不超過24H）可達+70℃，在這些極限溫度下裝置不應遭到任何不可恢復的損傷，而且正常條件下應能正常工作。

4.如上述使用條件不能滿足時，應由用戶在訂貨時向制造廠方提出，協商解決

三、主要技術參數

絕緣電壓：500V 主電路額定工作電壓：400VAC

輔助電路額定工作電壓(交流)：380V 220V輔助電路額定工作電壓(直流)：220V 110V

高母線系統短路容量：50KA,CIS

四、產品特點

本產品系戶內安裝具有開啟雙面維護的低壓配電裝置。與BSL各系列產品比較，本產品具有以下優點：

PGL型主要電路選用高分?jǐn)嗄芰嗦菲?，使產品的分?jǐn)嗳萘靠蛇_(dá)50KA。采用新型整體結構的母線絕緣框，母線立裝，加強了產品動、熱穩定性和運行可靠性。將輔助電路方案納入產品型號之內，每一個主電路方案對應一個或數個不同的輔助電路方案，供使用者選擇，根據設計需要，較之積木式輔助電路方案，幾個主電路方案可任意組合。

其基本結構采用薄鋼板及角鋼焊接組合而成。屏前有門，屏面上方有儀表板，為開啟式的小門，可裝設指示儀表。組合并列并裝的屏，屏與屏之間加有鋼板彎制的隔板，這樣就減小了由于一個單元（一面屏）內因故障而擴大事故的可能。

屏后骨架上方，有主母線安裝絕緣框，并在其上方裝有母線防護罩，防止上方墜落金屬物件造成主母線短路的惡性事故。

本產品具有良好的保護接地系統，主接地點焊接在下方的骨架上。儀表門也有接地點與殼體相連，這樣就構成了一個完整的保護電路。這個接地保護電路的可靠性，使產品防止觸電的能力大為加強。

中性母線取置于屏的下方絕緣子上，屏內外均涂有保護漆層，始端屏，終端屏可加防護板。
