2620自動數控玻璃切割上片流水線
該切割線是由自動智能上片機、切割機、氣浮分片臺三部分組成。CNC全自動控制整條線的運行，上片機自動取玻璃下來傳送到切割機上，切割機自動切割輸入好的玻璃尺寸，又自動將切割好的玻璃傳輸?shù)疥飧》制_(tái)上，人工輔助進行分片，單片玻璃切割過程結束。工作可靠，性能穩定，適用性強，工作效率高。注：可根據客戶的特殊要求，進行定制開發。

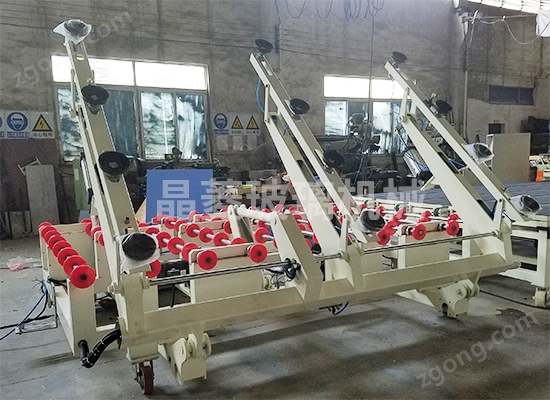

一、全自動玻璃上片機
設備性能及工作原理：
主要用于玻璃的自動取片。將玻璃放在指定位置，給出取片信號后，取片吸盤自動翻起并將玻璃吸附后放置在取片臺傳送輥道上，自動將玻璃輸送到切割機主機上。
主要由機架、吸盤翻轉取片機構、吸盤取片移動機構、輸送輥道和電控柜等組成。
整個工作過程有PLC自動控制或手動控制均可完成，手動方式主要在設備調整和維修時使用，每個動作可單獨完成，也可用來進行正常工作。給出取片信號（人工、自動均可）后，翻轉系統工作，電機驅動機械反轉機構使吸盤臂翻起，并達到和玻璃一樣的傾斜角度時翻轉停止，前移電機使吸盤移動，頂部吸盤旁的檢測開關接觸到玻璃時，前移電機停止。此時真空系統工作，吸盤開始吸附玻璃，當真空壓力開關達到設定壓力時，真空泵停止，吸盤的伸縮連桿機構通過電機驅動把玻璃提升起來，在此工位約停數秒后，確保單片玻璃吸起，電機驅動機械翻轉機構使玻璃反轉至傳輸臺面，伸縮連桿機構使吸盤與玻璃同時降落，吸盤吹壓縮空氣快速釋放玻璃，傳動機構啟動將玻璃片送到上片機前端至信號點停止。接著整個機架移動自動找到零位后停止，等待切割臺發出信號，便可與切割臺同速將玻璃片送至切割臺上，玻璃送出后自動循環上片程序工作，此機臺可根據所需玻璃厚度任意選定工位取片。
注：上片機取玻璃數量可以自動控制，即切割前輸入切割玻璃數量，切割完成后人工手動操作上片機才可繼續取片，避免因人為因素誤切割玻璃。
技術參數：
1）上片尺寸范圍：上片尺寸：25000*2500mm
2）上片厚度：3~19mm。
3）上片周期：40-60秒
4）傳輸速度：0~40m/min（可調）
5）吸片深度：700mm
6）上片附荷：1000KG
7）單側上片臂數量：3個臂。
8）單臂吸盤數：三個。
9）上片翻轉臂：?jiǎn)畏?/span>
10）上片工位：?jiǎn)喂の?/span>
11）電源/功率：380V/50HZ
12）安裝功率：約8KW
13）壓縮空氣：0.5~0.8Mpa
14）真空壓力：-70~90Kpa
機械配置：
1)、翻轉鏈輪鏈條：特制高精度加強形。
2)、傳輸滾輪：進口PU材質。
3）、真空吸盤：進口丁青膠材質（雙吸附結構）
4）、傳輸/翻轉電機：臺邦電機
5）、真空泵：中外合資PUJIANG
二、全自動玻璃切割機
1)設備參數：
切割厚度∶3～19mm
切割精度∶≤±0.15mm
切割速度∶0~165米/分.（可調）
臺面高度：900±30mm
可切割極限尺寸：2500*2500mm
傳動系統：X、Y、Z軸采用伺服電機及研磨級別齒條裝置。
切割刀座∶固定刀頭結構360度旋轉(刀頭機械保險裝置，國產切割機使用此技術),可切割任何形狀的玻璃，日本SMC比例閥自動控制刀頭切割壓力。
供油方式：自動注油裝置。
輸送裝置：同步帶自動傳輸裝置。
定位裝置：光電掃描定位系統。
2）機械部分
主要軸承：日本NSK
臺板：采用高密度板防水。（平整度≤±0.20mm/m）.
齒條：日本KHK
刀輪/輪夾：德國玻勒品牌。
臺面：進口工業毛氈。
輸送裝置：帶自動感應傳輸裝置（多條同步帶自動傳輸及行程開關感應，達到自動傳輸。減少人員的工作量）
3）電氣部份
切割機通訊電纜線全部采用德國和柔高柔性屏蔽電纜，杜絕了以往國產電纜線容易出問題缺點。采用工業電腦直接進行控制,微軟視窗界面。
電壓：380V/50HZ。設備帶變壓裝置。
安裝功率：6.9KW。
伺服系統：進口日本安川伺服電機。
變頻器：臺達。
電氣元件：施耐德電器。
主要?dú)鈩?dòng)原件：SMC。
4）軟件
專業配套Ncstudio系列控制系統（在WINDOWS操作界面下使用）。
帶上百種切割圖庫，方便切割任意形狀的玻璃，AUTO CAD繪圖軟件配套兼容。
具有自動修正功能。確保切割精度。
切割路徑選擇功能。確保達到更好的切割速度。
操作輸入：鍵盤與鼠標。中/英文對話界面。
具有異形切割刀壓自動調解功能，確保切割效果。
詳細配置
