XS12JK-3P/Y三線制轉速傳感器產品概述：


　　該傳感器具有：體積小、結實可靠、壽命長、不需電源和潤滑油等優點，與一般二次儀表均可配用。外殼使用不銹鋼，輸出信號強，抗干擾性能好，安裝使用方便，可在煙霧、油氣、水氣等惡劣環境中使用。


　　由于采用了美國新型工藝和特殊材料，傳感器靈敏度大大提高，該傳感器可與SZC 系列智能轉速表配套。

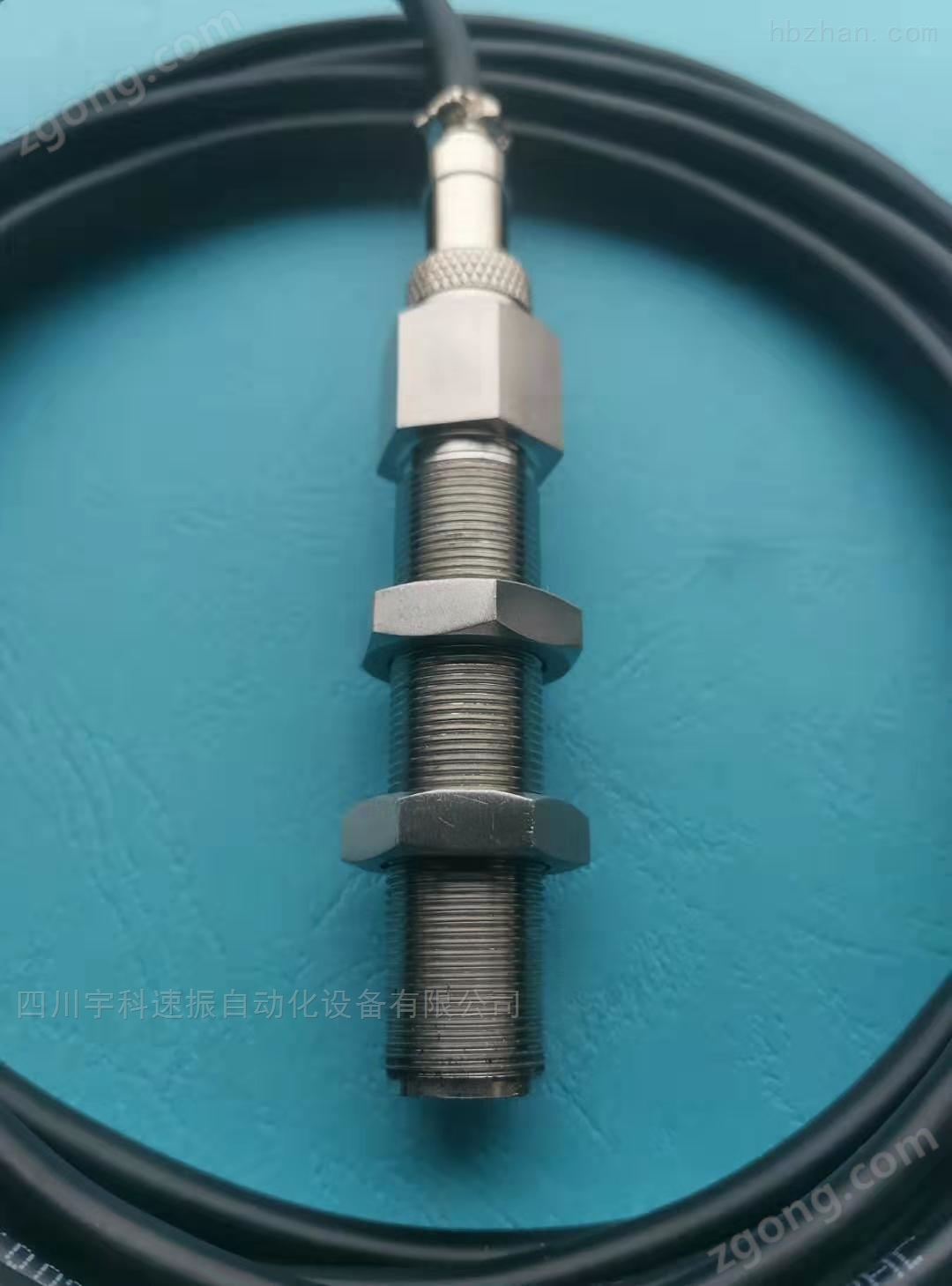

　　傳感器外殼為M16×1 不銹鋼管,前端為φ3.5 純鐵，內裝線圈等并由環氧樹脂封裝。 傳感器引出線采用X12K4P 航插，其插座部份經車圓后與不銹鋼螺紋管封裝，并將四個接線端接，因此插頭引出線可接至任意相鄰二端。


　　輸出電壓：(測量條件：發訊齒輪60 齒，發訊齒輪材料A3 鋼，模數2，傳感器端面距齒頂小于1mm)，由于安裝條件、材質等影響下列表格僅作參考。轉速 : rpm10 20 50 100 200 500 1000 2000 5000


　　輸出電壓(有效值)≥ 50mv 100mv 250mv 500mv 1v 2.5v 5v 8v 10v輸出電壓波形：漸開線齒輪——近似正弦波，若齒輪略有偏芯則為調幅正弦波；孔板、方齒等——正負脈沖。


　　齒輪材料：齒輪因采用導磁率強的金屬材料


　　齒形：成漸開線齒形是適合的齒形。用大模數的齒輪或用其他的齒形將會產生巨大的波形畸變，這將會妨礙精確測量。安裝時要注意磁極的中心應處在齒輪的中心位置上。

　　三線制轉速傳感器技術參數：


　　01.測量范圍：0～10KHz


　　02.工作電源：DC12V(10～18V)


　　03.輸出電壓：高電平:近似電源；低電平:≤0.7V


　　04.齒輪材料：鋼鐵或其它導磁材料


　　05.齒輪厚度：≥8mm


　　06.安裝螺紋：M16×1或其它規格


　　07.使用溫度：-10～70℃(普通導線)，-10～85℃(高溫導線)


　　08.輸出波形：方波


　　09.輸出方式：PNP輸出


　　10.安裝間隙：0.5～2mm


　　11.保護方式：反極性、短路
