一、概述

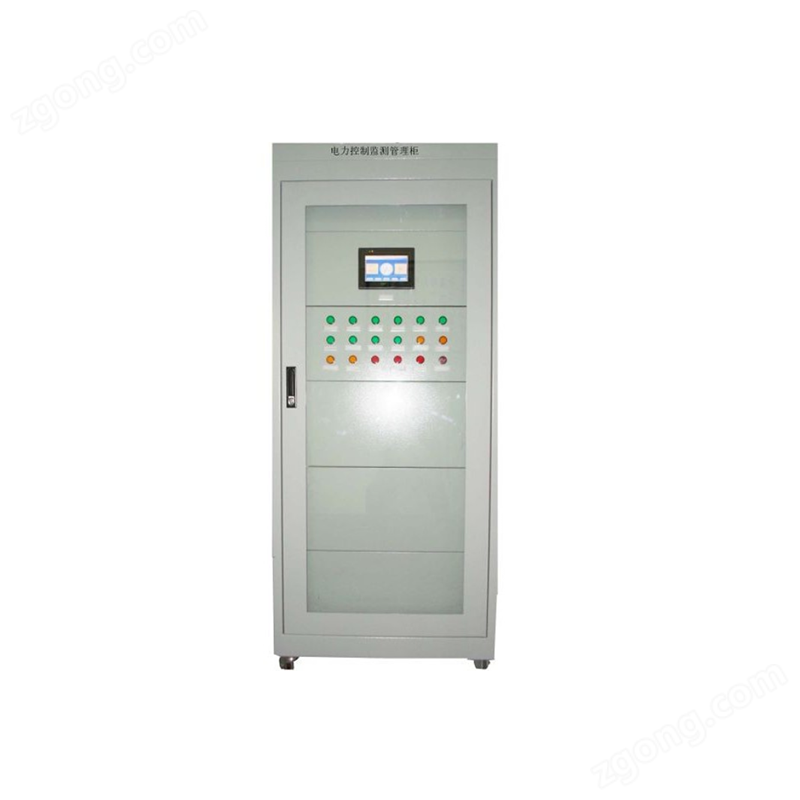

SPM300電力控制監測管理柜是一款全功能的企業電能監控管理站，安裝于低壓配電室，可完成站級電力保護、監測、電能分析、用電設備管理的全部功能。SPM300電力控制監測管理柜由線路保護裝置、監控計算機、通訊網絡、電力控制監測管理軟件及柜體部分構成。線路保護裝置是集保護、測量、控制、通訊于一體的智能化裝置，該裝置具有結構小巧，功能配置齊全，操作簡單方便等特點，是低壓配電室進線柜及母線柜理想的保護裝置。監控計算機采用主流的工控機式服務器，可確保管理柜安全可靠的運行。通訊網絡采用總線型/以太網星型網絡拓?fù)浣Y(jié)果，任意接入設備故障不影響其他設備通訊，可實現高速無瓶頸平衡式數據傳輸。該管理柜具有性能安全可靠，運行穩定，功能完備，組態靈活，界面友好，使用與維護簡單方便等特點，是電力企業、廠礦、事業單位理想的電能監控管理站。

二、功能特點

功能特點

1、實時畫面顯示：顯示全站電氣主接線圖、設備運行工況圖、負荷曲線、電壓曲線以及電壓棒圖、設備參數表、各種運行報表、事查詢畫面等可顯示時間和安全運行天數。

2、動態母線 :母線在正常狀態、接地狀態以及失壓狀態以不同母線顏色實時動態顯示。

3、設備管理:對設備定值進行查詢及修改，對設備參、設備圖紙分類分層保存。

4、控制操作:對開關/電機等進行/啟動停止操管理上能手動操作，能通監控計算機鼠標操作。

5、防誤閉鎖操作:通過監控計算機分合開關時，為保證可靠性，所有控制操作均經邏輯判斯，邏輯閉鎖無誤后出口，操作正確率能達到99%

6、數據采集與處理：據理實現電站全監視和控制的基礎。微機監控系統集的數據包括:開關量(新路器、隔離開關、接 85435進訊

等位置信號，繼電保護及自動裝置信號以及設備運行狀態等)、模擬量(電流、電壓、有功、無功、功能因數、頻率、酒等)和電度量。

7、歷史數據記錄:采集與處理后的數據可帶時標存入系統歷史庫，以便以后隨時調用查詢。

8、時間記錄查詢:所有存入歷史庫的數據，可按存儲時的時間查詢，也可按設備名稱查詢。

9、電能質量分析 :監控系統可對采集的數據進行分析統計處理，方便管理人員掌握系統運行工況，以便優化決策，包括電壓越上間、越下線時

間、越上率、越下線率、電壓合格率統計:電流不平衡度統計;日負荷值、日平均負荷率統計等。

10、語音報警:發生事故時，監控計算機能自動顯示相關事故內容畫面，并不斷閃爍提示，還能及時驅動多媒體音箱發出語音提示。

11、遠動通訊:監控系統能夠?qū)崿F(xiàn)多廠家、多設備、多通訊方式與控制中心進行數據通訊，主要用于向上一級或調度系統進行數據轉發，實現遠動功

能，包括部頒CDT、SC-1801、IEC60870-5-104規約等，可按透明、半透明、不透明方式進行規約轉換或轉發。涵蓋國內調度系統目者常用的主要通訊規約，對調度主站提供廣泛支持。

12、時鐘同步:該系統可以通過GPS進行對時，使在線設備與監控系統處于同一個時間坐標。

13、系統自診斷與恢復:監控系統能在線診斷系統的運行工況，當發現異常及故障時能及時顯示報警信息，當故障消失后，系統自動恢復運行。

14、故障錄波(可選):發生故障時，保護裝置可自動記錄并存儲故障數據，包括故障前2個周波，故障后10個周波數據，每個周波采集24個點。

15、低頻減載(可選):當電力系統有功功率或無功功率缺額較大時，需要由低頻減載或低壓減載切除一部分次要負荷，以防止頻率或電壓過度降低，并使之很快恢復到一定數值，從而保證電力系統的穩定運行和重要負荷的正常工作。
