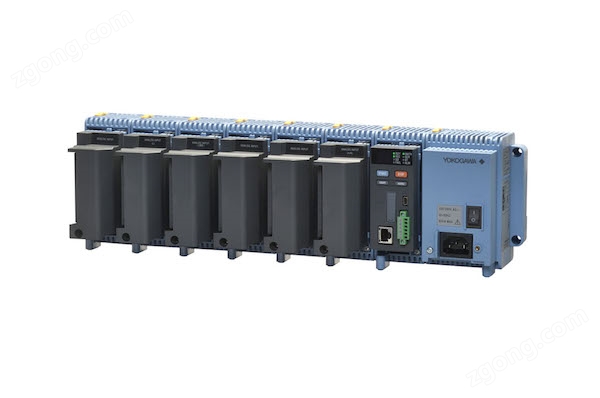

GM10是橫河電機（Yokogawa）SMARTDAC+ 數據采集系統和控制產品系的新研發產品。SMARTDAC + 是數據采集和控制的一種全新方式，以人性化、簡便的操作為設計重點。通過智能架構，GM10實現了數據采集系統的可擴展化。
主要特點
PID控制(GX90UT PID控制模塊)
程序控制(/PG選件)
雙間隔控制
高速(1ms)測量(GX90XA-04-H0高速AI模塊)
4線RTD輸入、電阻測量(GX90XA-06-R1 4線RTD模塊)
傳送/手動mA輸出(GX90YA模擬輸出模塊)
一次可擴展一個模塊。
設計獨特，模塊可放入相連的模塊基座。
模塊基座可確保連接 (支持滑鎖和螺絲固定)
可從前面板插拔模塊，便于維護。
一個數據采集模塊(GM10) 最多可連接10個 I/O 模塊
可安裝在桌面、DIN 導軌或墻上。
可根據應用需求選擇模塊。 可提供抗噪聲、電磁繼電器型模塊。 所有模塊均配置可拆卸端子塊，接線方便。 與 SMARTDAC+ 系列產品使用的模塊相同。
支持藍牙通信(選件代碼/C8)，也可用平板電腦進行監視和設置
強大的軟件功能適合于各種用戶的采集應用
支持藍牙通信(選件代碼/C8)，也可用平板電腦進行監視和設置
強大的軟件功能適合于各種用戶的采集應用
技術參數
| 型號 | GM10-1 | GM10-2 |
| 結構 | 便攜型 | 便攜型 |
| 顯示器 | 無 | 無 |
| 模塊的連接數 | 10 | 10 |
| 模擬輸入通道 | 標準型: 100 | 標準型: 420 |
| 通信通道數 | 100 | 420 |
| 內存(閃存) | 500MB | 1.2GB |
| 外部存儲介質 | SD存儲卡(32GB)(格式: FAT32或FAT16)、出廠標配1GB USB接口(/UH選件): 兼容USB 2.0標準(外部存儲介質: USB閃存)(鍵盤/鼠標: 兼容HID Class Ver. 1.1標準) | |
| 通信功能 | 以太網(10BASE-T/100BASE-TX)、兼容IEEE802.3標準(以太網幀格式: DIX) 連接圖: 級聯，最多4級(10BASE-T)，最多2級(100BASE-TX)，分區長度: 最長100米 郵件通知功能(客戶端)、FTP客戶端功能、FTP服務器功能、Web服務器功能、SNTP客戶端功能、SNTP服務器功能、DHCP客戶端功能。Modbus/TCP(客戶端功能*/服務器功能) *需要/MC選件。 | |
| 選件 串行通信(/C2: RS-232、/C3: RS-422或RS-485)、Modbus/RTU(主機功能/從機功能)EtherNet/IP通信(PLC通信協議)(/E1)、WT通信(/E2)、OPC-UA服務器(/E3)、SLMP通信(Mitsubishi PLC)(/E4) | ||
| 其他功能 | 安全功能: 藍牙功能、鎖鍵功能、登錄功能；時鐘功能: 帶日歷功能；精度: ±5ppm(0~50℃)；LCD屏保功能 | |
| 額定電源電壓 | 100~240VAC(電壓允許范圍: 90~132VAC、180~264VAC) 12VDC(電壓允許范圍: 10 ~ 20VDC，于GP10，供電電源代碼為“2”。) | |
| 額定電源頻率 | 50/60Hz | |
| 功耗 | 90VA(100VAC)、110VA(240VAC) | 45VA(100VAC)、60VA(240VAC) |
| 絕緣電阻 | 在以太網端口、RS-422/485、各絕緣端子和地之間: _20MΩ(500VDC時) | |
| 耐電壓 | 在電源接口與地之間: 3000VAC(50/60Hz)/1分鐘 | |
| 軟件 | 免費提供標準軟件 | |
模塊選擇
| 型號 | 產品名稱 | 測量/應用 | 通道數 |
| GX90XA-10-U2 | 模擬輸入模塊 | DC 電壓、熱電偶、RTD（熱電阻）、接點(半導體繼電器掃描型) | 10 |
| GX90XA-10-L1 | DC 電壓、熱電偶、接點(低耐壓型) | 10 | |
| GX90XA-10-T1 | DC 電壓、熱電偶、接點(電磁繼電器掃描型) | 10 | |
| GX90XA-10-C1 | DC 電流(mA) | 10 | |
| GX90XD | 數字輸入模塊 | 遠程控制輸入、操作記錄或脈沖輸入 | 16 |
| GX90YD | 數字輸出模塊 | 報警輸出 | 6 |
