智能張拉控制液壓系統主要用于橋梁智能張拉工程，液壓系統配合位移傳感器、力傳感器形成閉環控制系統，通過操作控制裝置即可實現智能張拉，從而準確有效的進行張拉施工。能夠存儲、處理過程數據，抗干擾能力強，能有效地保證預應力張拉施工質量。控制系統實時監控每臺張拉設備的張拉力值和鋼絞線的伸長量，實時進行分析判斷，實時調整變頻電機的工作參數，實時高速調整油泵電機的轉速，實現張拉力及加載速度的精確控制。系統還根據預設定的力值和張拉步驟發出指令，自動調整張拉過程。

預應力電腦數控精確張拉設備主要由電腦同步控制臺、同步液壓子站、張拉液壓千斤頂、傳感器與液壓系統附件、大直徑高強度精軋螺桿與螺母等組成。設備具有4個同步點，位移同步張拉精度1mm，力同步張拉精度0.5%。設備具有力與位移高精度雙控，觸摸屏方式的人性化人機界面，張拉數據儲存，打印與傳輸?shù)忍攸c(diǎn)。

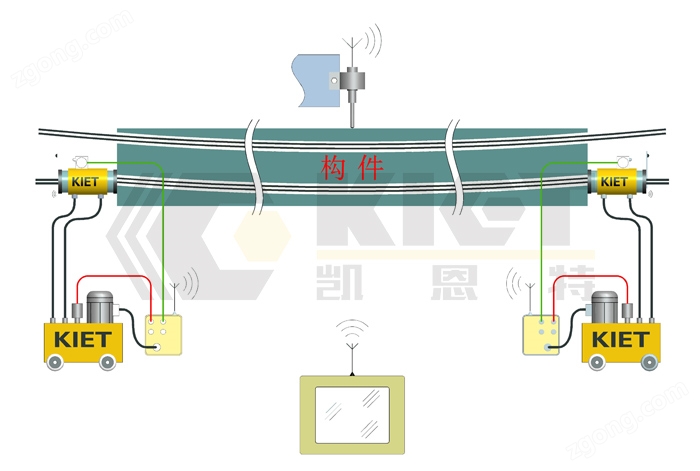

張拉液壓千斤頂示意圖

四頂同步張拉示意圖

先張專用型張拉示意圖
