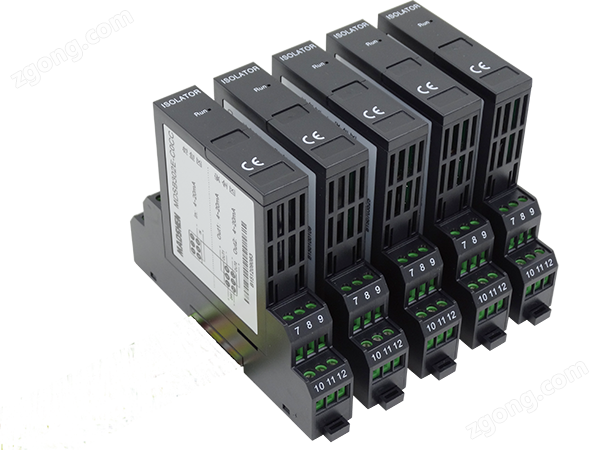

MDSC303E系列熱電偶溫變隔離器為導軌安裝式，底座與主機可以分離插拔，安裝維護簡便。系列產品種類豐富，可以處理電流、電壓、熱電阻、熱電偶、開關量等各種工業信號，產品廣泛應用于建材、冶金、電力等各種行業，有效抑制各種干擾信號。
功能
接收現場的K、S、E、B、R、T、J、N等熱電偶傳感器的輸出信號，經過隔離線性化處理，并轉換成與溫度成線性關系的電壓或電流信號輸出?？蛇x1入1出、1入2出?？稍诰€設置分度號和溫度范圍。
型號規格
產品型號 | 輸入1代碼 | 輸入2代碼 | 輸出1代碼 | 輸出2代碼 |
MDSC303E- | 1：K型熱電偶 | 0：無輸入2 | 2：0~5VDC | 2：0~5VDC |
2：S型熱電偶 | 3：1~5VDC | 3：1~5VDC | ||
3：E型熱電偶 | B：0~20mADC | B：0~20mADC | ||
4：B型熱電偶 | C：4~20mADC | C：4~20mADC | ||
5：R型熱電偶 | G：其他信號 | G：其他信號 | ||
6：T型熱電偶 | 0：無輸出2 | |||
7：J型熱電偶 | ||||
8：N型熱電偶 | ||||
G：其他熱電偶 |
產品特點：
輸入、輸出、電源三方隔離，抗干擾能力強
精度高，線性度高，長期運行穩定性高
模塊化設計，體積小，功耗低，適合密集安裝
結構合理，插拔輕松，安裝、拆卸、維護更為方便簡單
技術指標
工作電源：24VDC±10%
功 耗：≤1.0W（1入1出）
≤1.5W（1入2出）
輸入信號：K、S、E、B、R、T、J
冷端補償：0~50度，誤差±1℃
輸出信號：直流電壓或電流信號
輸出負載：電流輸出，0~350Ω
電壓輸出，≥10kΩ
轉換精度：±0.2%F.S(△V>10mV)
±0.4%F.S(10mV≥△V≥5mV)
溫度漂移：±100ppm/℃
絕緣強度：輸入/輸出，≥2000VAC（1min）
輸入/電源，≥2000VAC（1min）
輸出/電源，≥1000VAC（1min）
絕緣電阻：輸入/輸出/電源，≥100MΩ（500VDC）
備注：隔離器到熱電偶之間的連線須***使用同類型的補償導線，否則將增大測量誤差。
CJC用于熱電偶的冷端補償，已經固定在專用接線端子上。
1入1出型號，11、12腳懸空不接。
