概述Y43H/Y型先導活塞式蒸汽減壓閥屬于先導活塞式減壓閥
Y43H/Y型先導活塞式蒸汽減壓閥 產品信息

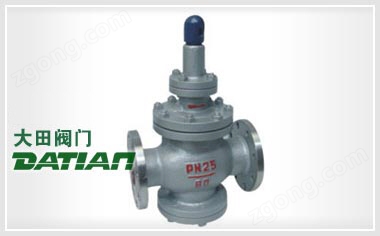

Y43H/Y型先導活塞式蒸汽減壓閥

概述

Y43H/Y型先導活塞式蒸汽減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、閥閥盤、活塞、缸套、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力,利用膜片傳感出口壓力變化,通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小,實現減壓穩壓功能。本產品主要用于蒸汽管路,超減壓穩壓作用。

適用范圍

當前減壓閥系列產品適用于城建、化工、冶金、石油、制藥、食品、飲料、環保等行業。

結構示意圖

Y43H/Y型先導活塞式蒸汽減壓閥結構示意圖

主要技術參數和性能指標

公稱壓力(MPa) 1.6 2.5 4.0 6.4 10.0 16.0
殼化試驗壓力(MPa) 2.4 3.75 6.0 9.6 15.0 24
密封試驗壓力(MPa) 1.6 2.5 4.0 6.4 10.0 16.0
進口壓力(MPa) 1.6 2.5 4.0 6.4 10.0 16.0
出口壓力范圍(MPa) 1.0-1.0 0.1-1.6 0.1-2.5 0.5-3.5 0.5-35 0.5-45
壓力特性偏差(MPa)△P2P GB12246-1989
流量特性偏差(MPa)△P2G GB12246-1989
最小壓差(MPa) 0.15 0.15 0.2 0.4 0.8 1.0
滲漏量 GB12245-1989

*.殼體試驗不包括膜片、頂蓋。

流量系數(Cv)

DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 500
Cv 1 2.5 4 6.5 9 16 25 36 64 100 140 250 400 570 780 1020 1500

主要零件材料

零件名稱 零件材料
閥體 閥蓋 底蓋 WCB
閥座 閥盤 2Cr13
缸套 2Cr13/銅合金
活塞 合金鑄鐵
導閥座 導閥桿 2Cr13
主閥彈簧 1Cr18Ni9Ti
導閥主彈簧 50CrVA
調節彈簧 60Si12Mn

外形尺寸(PN1.6-4.0)單位:mm

公稱通徑
DN
外 形 尺 寸
L H Hl
1.6/2.5MPa 4.0MPa
15 160 180 295 90
20 160 180 330 98
25 180 200 330 110
32 200 220 330 110
40 220 240 345 125
50 250 270 345 125
65 280 300 350 130
80 310 330 385 160
100 350 380 385 170
125 400 450 400 200
150 450 500 415 210
200 500 550 475 240
250 650 525 290
300 800 580 335
350 850 620 375
400 900 660 405
450 900 730 455
500 950 750 465

先導活塞式蒸汽減壓閥連接形式

法蘭式:RF MF RJ
執行標準:JB79 GB9113 ANSI B16.5

先導活塞式蒸汽減壓閥訂貨須知

產品型號
公稱壓力 公稱通徑
連接法蘭標準
額定流量系數Cv
進口壓力
調節范圍
工作介質和介質溫度
