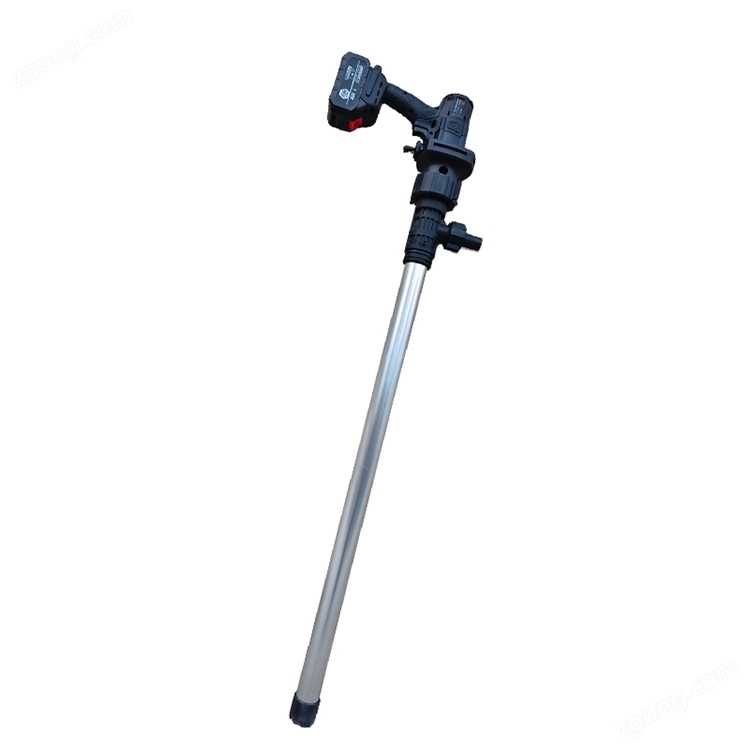

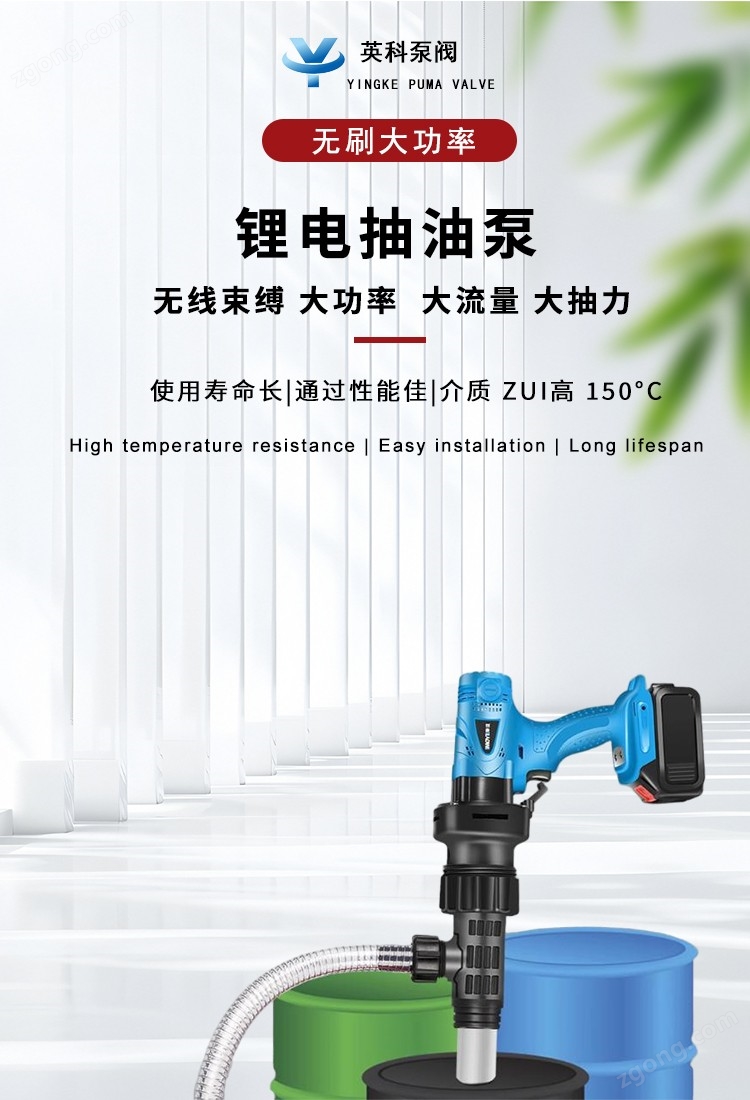

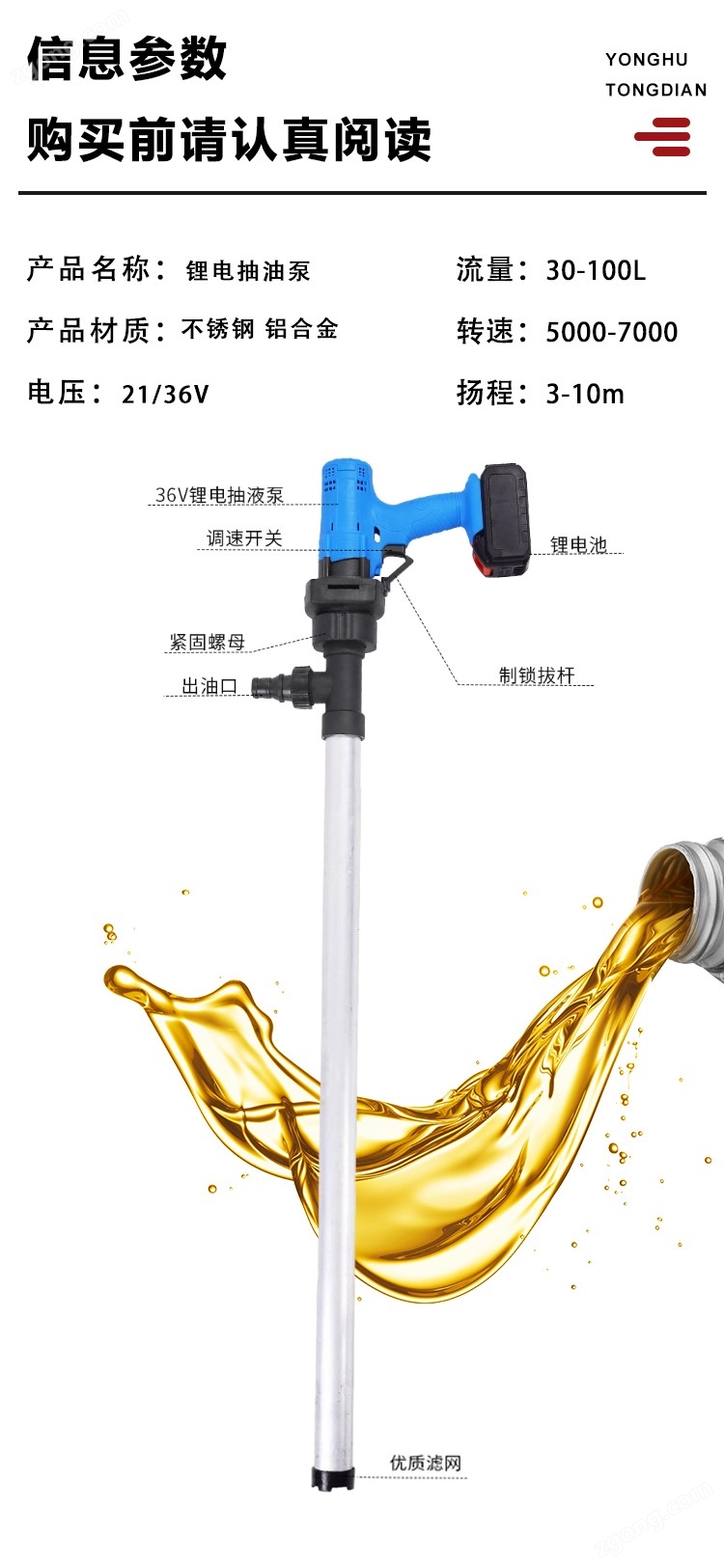

電動抽液泵YKLD-500W鋰電抽油泵

鋰電抽油泵

概述

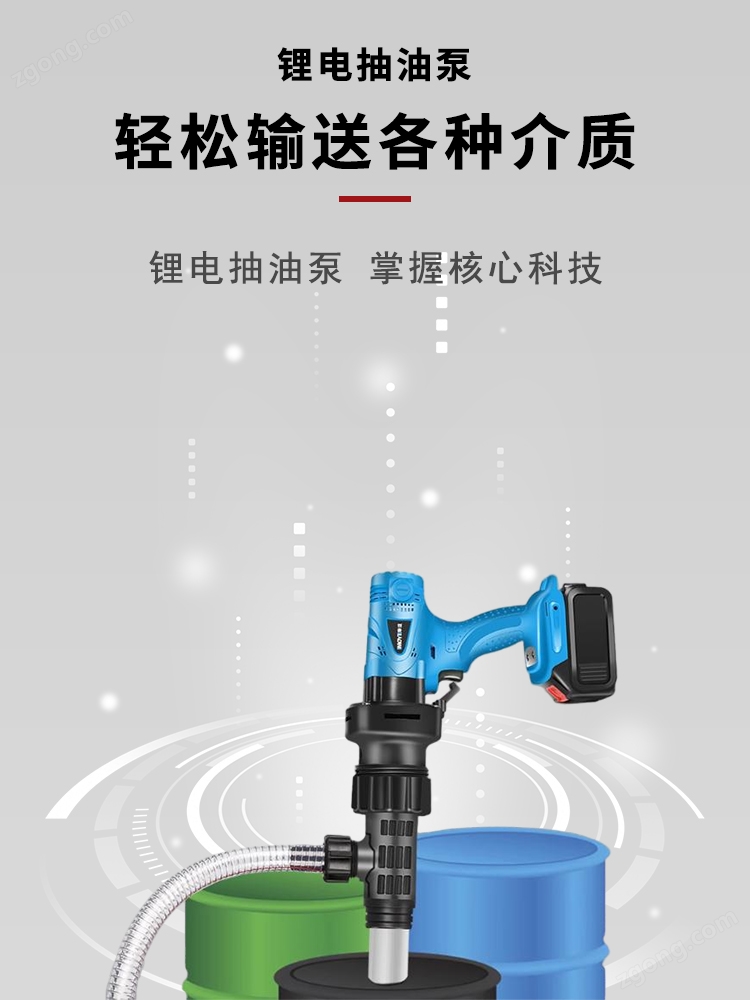

電動抽液泵(油桶泵、插式)是我司進德國原裝機復制而成，各項術指均能達到樣機水平，并在樣機基礎上開發了不同使用場合抽取不同液體的派生產品，該系列泵為輕便型管式軸流泵，具有效率高，使用、維護方便等特點。電動抽液泵可以直接插入物料桶(使用于符合CB/325-1991標準的鋼桶)中抽取桶中的液體。廣泛用于化工、石油化工、精細化工、染料化工、環保、水處理、醫藥、食品等企事業單位(抽取飲料選擇不銹鋼等質及取各種中體。電時適用于中小型油、油、煉油廠、加油站、農機站、車輛、船舶等，是輸送煤油、柴油、機油等的理想工具。該系列泵可按防爆區域和非防爆區域選用，如在易燃易爆場合使用，可選用我公司生產的防爆型電動抽波泵。使用防爆型電動抽液泵時應按CB38361-2《爆炸環境用防爆電氣設備》有關規定并正確使用防爆插頭插座

特點及用途

防爆型產品適用于隔爆能力達B級，引燃溫度不低于T4組的易燃易爆作業場所，具有安全可靠、結構合

理、工藝、高效、維修方便等特點。本產品符合國際CB3836.1-83《爆炸性環境用防爆電氣設備通用要求》和GB3836.2-83《爆炸性環境用防爆電氣設備隔爆型電氣設備”d”》和CB3883.1-83《手持式電動工具的安全》的規定。經國家煤礦防爆安全產品質量監督檢驗測試中心嚴格測試，取得防爆檢驗合格證。

上列產品經防爆檢驗站按3836.2-83《爆炸性環境用防爆電氣設備隔爆型電氣設備“d”》標準進行了嚴格檢測，結果符合工廠用隔爆型 (dll-BT4)設備的規定。防爆型電動抽液泵適用于抽取汽油類，苯類等易燃易爆物品

安全維護使用說明

抽液泵在接通電源之前，請你先閱讀下列說明

安全說明

1.除遵照本說明外更應嚴格執行GB3883.1-83《手持電動工具的安全管理使用、檢查、維修術工》的有關規定。

2本產品電壓范圍內額定值士10%方可使用

3.避開電線裝設在水、油的場所，使用本泵時，切有損電，并避免油、水與電機開關等電器部分接

觸

4.突然，電接前處“”(燃

性氣體條件下工作，以保證安全生產及各電氣原件的正常工作。5.勿用電源線，不得將電源線任意接長或調換、不能拉著電源線或擦破、割破和軋壞等現象。6.隔爆型泵機，在更換電源或維修時特別注意隔爆零件的隔爆面不能使其損傷拉毛。在維修或更換電時應打開電機將內腔碳粉、油腐等清洗干凈。

7.正確使用插頭，防爆型電機電源線一端不帶插頭，由用戶自已選擇合適的插頭，有兩點特別注意:A 如在易爆易燃場地用插頭與插座，一定要在符合防爆規定的插頭與插座，設置在遠離易爆易燃場地的一般正常場所，可用220V5A的三角插頭，其有一長腳為接地腳。

B.不論用何種插頭均要可靠的接地，電源線一端的黃綠芯線為接地線，當連接妥當后，還應檢查泵機金屆外殼與接地腳之間是否電氣相通，其電阻不宜大于1歐母。

8.禁止使用的場所:在特殊環境如濕、風雪以及性氣體場所不能使用

使用說明

1.使用規定電壓:線路電壓不超過抽液泵銘牌上所規定的10%方可使用如何裝備: 開箱后按結構示意圖裝配，接上電動機(4)并擰緊、鎖緊手輪(10)使之泵體與電動機為2.一體，再接好鏤緊出水口(11)。 ( 參照剖面示意圖 )

3.使用前檢查各部件外型完好才能開機使用。

4.本泵無液體試機不得超過2秒鐘。使用時，抽取完畢，即停泵，否則會加速葉輪密封件軸承等磨損。也可能磨損泵管，因本泵電機空載轉速可達20000轉份以上。

5. 電損到度約6m將不能用，須及時換 (2電刷同時換否會使電與器接觸不良引起損壞。損壞換向器，嚴重時會燒壞電樞。

6.在下列情況下不得使用，在使用過程中如發現絕緣損壞，電源線或電纜護套破裂、插頭插座開裂或接觸不良，以及斷續運轉，出現嚴重火花等故障時，電機外殼損傷時，應立即進行修理。在未修復前不得使用。7.防止過載，使用時，凡遇轉速異?；蚪档蜁r(shí)，應即停機檢查是否有雜物卡住葉輪或電機是否發生故障抽液泵因故剎車時必須立即切斷電源。

8. 輸送含膠、含酸性的液體，使用后應清水清洗后放置，否則膠固體后無法運轉、嚴重則損壞電機等部

件

9.使用工具要愛惜、適時保養、所有拍液泵要小心輕放避免受到?jīng)_擊

維修保養

1.經常加脂，電動抽液泵為高速轉動，潤滑脂易于揮發，故必須使軸承處的潤滑能保持清潔，并注意添

換。2.經常檢查維修，電動抽液泵應經常檢查、維護，須檢查電源線:內接線、插頭、開關是否良好，絕緣電阻是否正常，刷尾座是否松動，換向器與電刷接觸是否良好，電樞繞組或定子繞組是否有短路，斷路等現象，軸承及轉動零件是否有損壞等等。

3. 保證每個零件和調換零件相同，在拆檢本抽液泵時，應保存好每個零件，要特別注意隔爆零件的隔爆面不能使其損傷，拉毛包括絕緣村墊及套管，如有損壞，必須調換上新的相同零件，不能采用低于原材料性能的代用材料或原有規格不符的零部件。裝配時應將所有零件按原先位置裝好，不能遺漏。4.注意絕緣電阻，長期擱置不用的或在潮濕環境中使用的電動抽液泵，使用前必須用500伏兆歐表測量繞組的絕緣電阻。如繞組與電機殼間絕緣電阻小于7兆歐時，必須對繞組進行干燥處理。5.電動抽液泵應定期檢查，一般六個月一次，經常使用的應三個月檢修一次，消除內部積塵、油污，如果換向器上積灰過多可用酒精擦洗換向器表面。如有損壞零件，應調換相同零件。
