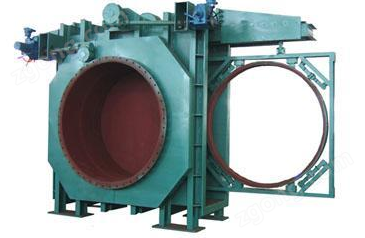

敞開式插板閥

參考價	面議

參考價

面議

具體成交價以合同協議為準

公司名稱魯閥閥門科技有限公司
品牌
型號
所在地濰坊市
廠商性質其他
更新時間2026/5/28 11:31:19
訪問次數9

產品標簽:

在線詢價收藏產品點擊查看電話

索取相關資料

公司介紹主營產品

中國·魯閥閥門科技有限公司位于風箏之都的濰坊市奎文區，濟青高速、濰萊高速、膠濟鐵路橫貫市區，交通十分便利?！　◆旈y閥門科技有限公司中國·魯閥閥門科技有限公司員工一直為客戶提供全套工業閥門解決方案，從事工業閥門的經營，銷售和服務。公司以低成本生產高質量的產品服務客戶，通過消除浪費以實現“高質量、低成本、短交貨期”滿足用戶需求。高質量向尊貴的用戶提供了使他們滿意的產品?！　?

展開顯示更多內容

高壓對焊閘閥

產品簡介在線詢價

產品工作原理和用途：敞開式插板閥工作原理是通過夾緊驅動裝置動作，將扭矩直接作用在主動閥桿上，使其旋轉，并通過傳動結構機構同時使4-6根閥桿做同步旋轉(口徑小為4根，口徑大為6根)，閥桿上的螺紋副帶動浮動座向壓縮波紋管方向移動，使門板密封圈與兩面閥體密封圈脫離

敞開式插板閥產品信息

產品工作原理和用途：

敞開式插板閥工作原理是通過夾緊驅動裝置動作，將扭矩直接作用在主動閥桿上，使其旋轉，并通過傳動結構機構同時使4-6根閥桿做同步旋轉(口徑小為4根，口徑大為6根)，閥桿上的螺紋副帶動浮動座向壓縮波紋管方向移動，使門板密封圈與兩面閥體密封圈脫離。再啟動行走驅動裝置將門板進行水平移動，使門板的盲圈和通圈相對閥體管路位置發生更換，夾緊驅動裝置再次動作，使浮動座向左閥體密封圈移動，將門板橡膠密封圈夾緊，從而完成閥門的開關動作。門板是由盲板和通圈組成。當夾緊機構松開后，門板旋轉變換位置即可實現閥門開關。

本系列液動插板閥、電動敞開式插板閥適用于高爐除塵及冷卻系統煤氣進、出口管線上，作為煤氣介質的可靠隔斷裝置，敞開式插板閥也可用于煤氣加壓站等其它管線上。

產品結構特點：

      1、敞開式插板閥的閥體采用框架式結構，剛性好，結構緊湊。
      2、密封副部位采用不銹鋼與橡膠密封，密封可靠，壽命長。
      3、敞開式插板閥采用彈簧夾緊機構，同步性好。
      4、敞開式插板閥密封圈裝在閥板上，便于更換。
      5、增加了水冷機構的冶金閥門，耐溫可達450℃，尤其適用干法除塵系統。
      6、配有多種驅動方式可供選擇，液動、電動可實現計算機程序控制。

產品性能參數：

公稱壓力MPa	0.05MPa	0.1MPa	0.15MPa	0.25MPa
密封試驗壓力MPa	0.055MPa	0.11MPa	0.165MPa	0.275MPa
強度試驗壓力MPa	0.075MPa	0.15MPa	0.225MPa	0.375MPa
密封材料	丁腈橡膠	硅橡膠	氟橡膠	硬密封
適用溫度	-20-100℃	-20-200℃	-20-300℃	-20-450℃
適用介質	空氣、煤氣、含塵煤氣
電源電壓	380V.AC

產品主要零件材料：

適用溫度（℃）		≤120	≤250	≤300
主要材料	閥體	Q235焊接	Q235焊接	Q235焊接
	閥板	Q235焊接	Q235焊接	Q235焊接
	閥軸	45	45	45
	密封圈	丁晴橡膠	硅橡膠	氟橡膠
	波紋管	316L+254Smo	316L+254Smo	316L+254Smo

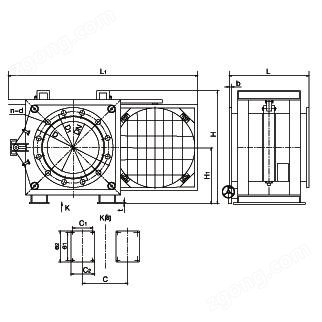

產品主要尺寸：

DN	L	D	D1	b	N-Φd	Η	H1	L	F	F1	F2	A	A	N-Φk	L	質量(Kg)
DN	L	D	D1	b	N-Φd	Η	H1	L	F	F1	F2	A	A	N-Φk	L	PN0.05 PN0.10	PN0.15 PN0.25
400	600	540	495	18	16-Φ22	1100	350	1900	500	160	220	560	480	4-Φ23	16	900	980
450	600	595	550	18	16-Φ22	1200	400	2100	500	160	220	560	480	4-Φ23	16	1020	1080
500	600	645	600	18	20-Φ22	1310	450	2300	500	160	220	560	480	4-Φ23	16	1060	1200
600	800	755	705	24	20-Φ26	1410	500	2500	900	280	340	680	600	8-Φ23	20	1150	1400
700	800	860	810	24	24-Φ26	1510	750	2700	900	280	340	680	600	8-Φ23	20	1240	1320
800	800	975	920	24	24-Φ30	1710	800	2900	900	280	340	680	600	8-Φ23	20	1470	1620
900	800	1075	1020	24	24-Φ30	1850	880	3160	900	280	340	680	600	8-Φ23	20	1850	2060
1000	800	1175	1120	24	28-Φ30	2000	960	3415	900	280	340	680	600	8-Φ23	20	2200	2480
1200	1200	1375	1320	26	32-Φ30	2250	1165	3815	1200	260	320	910	820	8-Φ33	20	2618	2820
1400	1200	1575	1520	26	36-Φ30	l2500	1285	4315	1200	260	320	910	820	8-Φ33	20	3280	3560
1600	1200	1790	1730	32	40-Φ30	2730	1385	4765	1200	260	320	910	820	8-Φ33	20	4500	4900
1800	1400	1990	1930	32	44-Φ30	3000	1428	5265	1600	500	560	880	740	8-Φ33	30	5160	5620
200	1400	2190	2130	32	48-Φ30	3410	1850	5765	1600	500	560	880	740	8-Φ33	30	5780	6260
2200	1600	2405	2340	32	52-Φ33	3600	1950	6265	2350	580	670	1300	1160	8-Φ33	30	7080	7780
2400	1600	2605	2540	32	56-Φ33	4046	2050	6765	2350	580	670	1300	1160	8-Φ33	30	3260	9060
2600	1800	2805	2740	34	60-Φ33	4210	2141	7265	2350	580	670 I 1300		1160	8-Φ36	30	9750	10550
2800	1800	2960	3030	36	64-Φ36	4350	2280	7765	2350	580	670 I 1300		1160	8-Φ36	30	12000	13200
