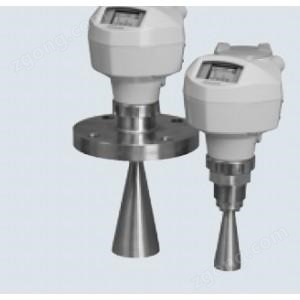

雷達物位計SITRANS LR560
技術規格
測量原理:雷達物位計頻率78GHz FMCW
輸出:
? 模擬輸出4-20mA
? 通訊? HART
? 可選：PROFIBUS PA
? 可選：Foundation Fieldbus
二 線制，78GHz 連續調頻波雷達物位計SITRANS LR560，用于料倉內固體介質物位連續監測，測量范圍可達100m。
產品特點
? 堅固的不銹鋼外殼設計，適于工業應用
? 78GHz 高頻可提供窄波束角，避免安裝立管產生的噪聲，并可在傾斜物料表面獲得良好反射
? 瞄準器可幫助波束對準特定的區域，例如錐形排放區
? 平面天線可有效防止物料黏附
? 針對極度黏附的固體粉料有吹掃連接可實現自清潔
? 本地顯示界面可進行現場編程和診斷
應用
SITRANS LR560 即插即用的性能是大多數固體應用的理想選擇，包括極度粉塵和高溫應用，高溫度可達200 °C。的設計允許使用本安型紅外手操器無需開蓋、按鍵即可進行安全、簡單的本地編程。
SITRANS LR560 包括可選的圖形化本地顯示界面，可改進設置和操作，使用可視化快速啟動向?qū)Ш突夭ㄇ€做診斷支持。快速啟動向?qū)Э蓪?shí)現簡單啟動，只需設置幾個參數，就可實現基本操作。
SITRANS LR560 幾乎可以測量所有固體物料，測量范圍可達100m。
? 關鍵應用：水泥粉料，塑料粉末/ 顆粒，谷物，煤倉，木屑，飛灰
? 故障安全? 可編程設置為高、低或不變（回波丟失）
? NE43 可編程
大測量誤差:大25mm 或量程的0.25%，
工藝溫度
? 40m 型-40 ~ 100 °C
? 100m 型-40 ~ 200 °C
設計
? 外殼
- 結構316L/1.4404 不銹鋼
- 電纜入口M20 x 1.5，或1/2&& NPT
- 平面天線材質? 40m 型：PEI
? 100m 型：PEEK
? 防護等級NEMA 4XNEMA6 蓋子關閉時IP68
可選的現場顯示界面圖形化LCD，棒狀圖代表物位
過程連接:
? 通用平面型法蘭2）346&& /mm，304 不銹鋼
? 通用平面型法蘭2）346&&/mm，316L/1.4404 或316L/1.4435不銹鋼
? 瞄準器型法蘭2）346&&/mm，鋁，聚酯粉末噴涂
電源:4-20mA/HART 24VDC（大30VDC，大550Ω負載）
? 通用CSAUS/C，CE，F(xiàn)M
? 無線電歐洲（R&TTE），F(xiàn)CC，加拿大工業，C-TICK
? 危險區域
編程
? 西門子本安型紅外手操器紅外手操器
? 手持通訊器HART 通訊器375/475
? PC SIMATIC PDM，AMS，PCATware
? 顯示（本地）圖形化本地顯示界面，含快速啟動向?qū)Ш突夭ㄇ€
