產品詳細介紹:
MNS(JH)是本公司從ABB公司引進的低壓開關柜技術。它具有運行可靠、操作簡單、結構緊湊、系統(tǒng)智能等特點。MNS柜分為兩種類型:PC柜及MCC柜。PC柜分成四個隔室:水平母線室,功能單元隔室,電纜隔室,控制回路隔室,抽出式MCC柜分成三個隔室:水平母線室,功能單元隔室,電纜隔室。 裝置的各功能室相互隔離,各室的作用相對獨立。
一.使用環(huán)境條件
1.環(huán)境溫度:上限+40℃,且24小時內測得的平均值不超過35℃,下限-5℃。
2.海拔高度:海拔不超過1000m。
3.相對濕度:日平均值不超過95%, 月平均值不超過90%。
4.地震烈度:不超過8度。
5.水蒸氣壓力: 日平均值不超過2.2kPa,月平均值不超過90%。
二、技術參數(shù)
|
|
| 660V(1000)V |
| 額定工作電壓 |
| 380V、660V |
| 主母線zui大工作電流 |
| 5000A |
| 主母線額定耐受電流 |
| 100KA/1S |
| 主母線額定峰值耐受電流 |
| 220KA/0.1S |
| 配電母線(垂直母線) |
| 1000A |
| 配電母線(垂直母線) | 標準型 | 105KA(max)/0.1S |
| 加強型 | 176KA(max)/0.1S |

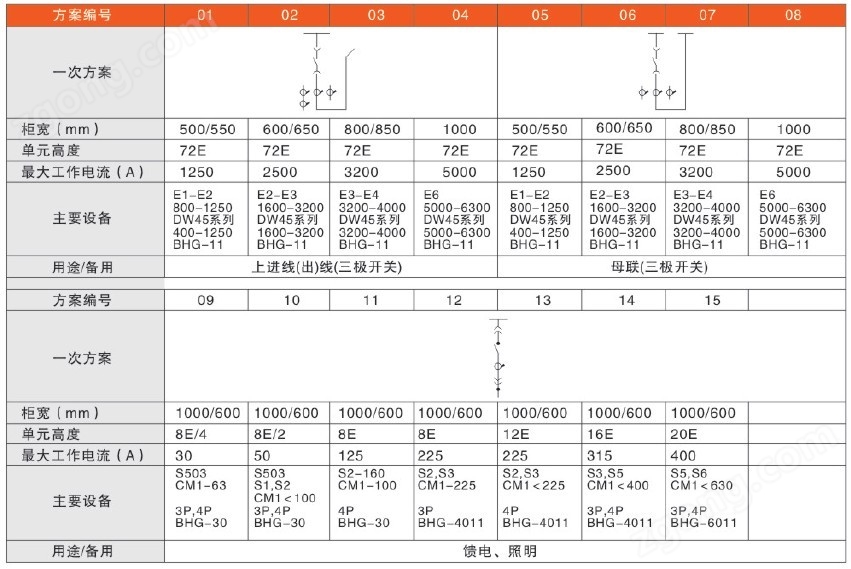

三.典型應用方案
