摘要
- G641F46氣動襯氟隔膜閥開啟和關閉是由氣動執行器帶動閥桿的上下運動來實現。當閥桿處于上位時，球形膜片向上彎曲閥門形成導通狀態。當閥桿由上往下運動時帶動閥芯使膜片彎曲，被迫膜片緊帖閥座區或，關閉了管道流體通向路徑。用于控制腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管路。
產品介紹

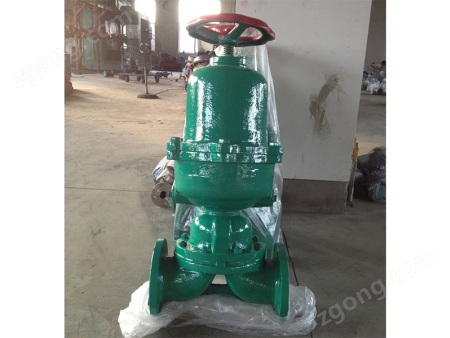

產品名稱： 氣動襯氟隔膜閥 產品型號： G641F46 公稱通徑： DN15～DN250 結構形式： 隔膜式 公稱壓力： 0.6MPa～1.0MPa～1.6MPa 連接方式： 法蘭 適用溫度： -29ºC～+150ºC 驅動方式： 氣動（常開、常閉） 閥體材質： 鑄鋼、不銹鋼 制造標準： 國標GB、德國DIN、美國API、ANSI 適用介質： 王水、硫酸、鹽酸、等 生產廠家： 上海泉高閥門有限公司湖南分公司 產品說明
G641F46氣動襯氟隔膜閥開啟和關閉是由氣動執行器帶動閥桿的上下運動來實現。當閥桿處于上位時，球形膜片向上彎曲閥門形成導通狀態。當閥桿由上往下運動時帶動閥芯使膜片彎曲，被迫膜片緊帖閥座區或，關閉了管道流體通向路徑。用于控制腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管路。
產品特點
1、隔膜可更換，維護費用低。
2、沒有填料函，因此沒有外漏。
3、流線型的流道，使得壓力損失小。
4、彈性密封的開閉件，確保沒有內漏。
5、流體通道是直的，因此流體損失更小，磨損更小。
6、閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿等零件不受介質侵蝕。
7、由於密封件為富有彈性的橡膠隔膜。因此還具有較好的密封性和小的關閉力。
8、視膠隔膜閥的閥體內腔表面視復有廳供選擇的多種橡膠。因此具有的耐腐蝕的特點。性能規范
型號 公稱壓力PN(MPa) 試驗壓力Ps(MPa) 適用介質 工作溫度(℃) 殼體試驗 密封試驗 G641F46-6 0.6 0.9 0.66 W.腐蝕性流體J.一般腐蝕性流體Fs.強酸、堿及各種有機溶劑（溶融堿金屬及元素氟） ≤100
≤85
≤180G641F46-10 0.4 0.6 0.44 G641F46-16 1.6 2.4 1.76 零件材料
序號 名稱 材料 1 體閥 鑄鐵 2 襯囊層 四氟 3 隔膜 四氟 4 閥瓣 鑄鐵 5 閥蓋 鑄鐵 6 閥桿 碳鋼 7 手輪 鑄鐵 8 活塞 碳鋼 9 彈簧 2Cr13 10 氣缸蓋 鑄鐵 11 上閥桿 2Cr13 12 手輪 鑄鐵 主要外形尺寸
DN
mm公稱壓力
MPa工作壓力
MPaL） D D1 n-φd F H1 H2 D0 B 氣源壓力
MPa氣源接頭
in耗氣量
cm3質量 15 0.6 0.6 125 95 65 4-14 2 20 139 105 75 4-14 2 25 145 115 85 4-14 2 306 320 120 94 0.4 10×1 2.395×102 7.5 32 160 140 100 4-18 2 410 430 140 120 0.4 12×1.25 6.082×102 14.5 40 180 150 110 4-18 3 415 435 140 120 0.4 12×1.25 6.082×102 16 50 210 165 125 4-18 3 463 488 160 185 0.4 12×1.25 1.235×102 24.5 65 250 185 145 4-18 3 620 660 160 245 0.5 16×1.5 3.725×102 30 80 300 200 160 4-18 3 627 687 200 245 0.5 16×1.5 3.725×103 51.5 100 350 220 180 8-18 3 719 769 240 330 0.5 16×1.5 9.458×103 86.5 125 400 250 210 8-18 3 804 872 320 380 0.5 20×1.5 1.409×104 133 150 460 285 240 8-22 3 920 1000 320 470 0.5 20×1.5 2.868×104 196.5 200 0.4 570 340 295 8-22 4 1145 1265 400 470 0.5 20×1.5 4.619×104 279.5 250 680 395 350 12-22 4
