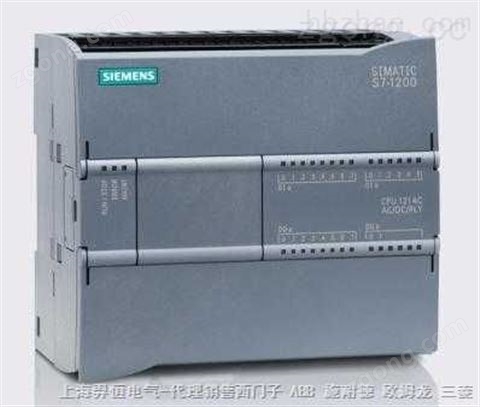

西門子6ES7231-5QF32-0XB0

SIMATIC S7-1200，模擬輸入， SM 1231 TC，熱電偶 4 模擬輸入

西門子S7-1200系列PLC

SIMATIC S7-1200 具有集成 PROFINET 接口,*的集成工藝功能和靈活的可擴展性等特點,為各種工藝任務提供了簡單的通信和SIMATIC S7-1200 小型可編程控制器充分滿足于中小型自動化的系統需求。在研發過程中充分考慮了系統,控制器,人機界面和軟件的無縫整合和高效協調的需求。SIMATIC S7-1200 系列的問世,標志著西門子在原有產品系列基礎上拓展了產品版圖,代表了未來小型可編程控制器的發展方向,西門子也將一如既往開拓創新,自動化潮流。有效的解決方案,尤其滿足多種應用中*不同的自動化需求。

公司在經營活動中精益求精，具備如下業務優勢：
SIEMENS 可編程控制器
　　1、 SIMATIC S7 系列PLC、S7-200、s7-1200、S7-300、S7-400、ET200
　　2、 邏輯控制模塊 LOGO！230RC、230RCO、230RCL、24RC、24RCL等
　　3、 SITOP 系列直流電源 24V DC 1.3A、2.5A、3A、5A、10A、20A、40A

4、HMI  觸摸屏TD200 TD400C TP177,MP277 MP377
  SIEMENS 交、直流傳動裝置
　　1、 交流變頻器 MICROMASTER系列：MM、MM420、MM430、MM440、ECO
　　　　　　　　　MIDASTER系列：MDV
　　　　　　　　　6SE70系列（FC、VC、SC）
　　2、全數字直流調速裝置 6RA23、6RA24、6RA28、6RA70 系列

SIEMENS 數控 伺服

1、840D、802S/C、802SL、828D 801D ：6FC5210,6FC6247,6FC5357,6FC5211,6FC5200,6FC5510,

2、伺服驅動：  6SN1123,6SN1145,6SN1146,6SN1118,6SN1110,6SN1124,6SN1125,6SN1128

3、1FT5/1FK6/1FT6/1FK7/1PH系列等伺服電機

本公司代理西門子工控產品, DP總線電纜接頭、PLC系列：S7-200、S7-200CN、S7-200Smart、S7-300、S7-400、S7-1200,觸摸屏、變頻器、伺服電機、數控系統、開關電源

概述

• 溫度記錄方便，精確度高

• 可以使用 7 種通用型號的熱電偶

• 另外，也可測量低電平模擬信號 (±80 mV)。

• 對現有裝置改裝非常容易

應用

通過 SM 1231 熱電偶模塊，使用技術成熟的熱電偶，可高精度的對溫度進行測量。另外，也可記錄低電平模擬信號 ±80 mV。熱電偶模塊 SM 1231 可與 S7-1200 系列的 CPU 組合使用。

設計

熱電偶模塊 SM 1231 的結構特點和其他 S7-1200 系列模塊的相同：

• 安裝在 DIN 導軌上：
  將模塊卡裝到 CPU 右側的導軌上，互相連接以后再通過集成背板總線連接到 CPU 12xx。

• 直接安裝：
  通過鉆孔，可將模塊直接螺栓安裝到墻壁上。在易受劇烈振動的場合建議采用這種安裝方式。

• 熱電偶：
  可以使用 4 種類型的 J、K、T、E、R、S 和 N 型熱電偶。無需放大器即可直接連接到模塊上。

• 安裝位置：
  為了實現大的測量和重復精度，應將熱電偶模塊安裝在溫度變化較小的位置。

功能

不同的量程:
J、K、T、E、R、S 和 N 型熱電偶；模擬量信號記錄 ±80mV。

開路檢查。

冷端補償：
避免了熱電偶和模之間連接處由于接觸電壓導致的故障；記錄模擬信號 (±80 mV) 時將自動禁止補償。

溫度單位：
溫度測量單位可以用 ℃ 或 ℉。

S7-1200設計:通信：SIMATIC S7-1200 支持各種通信機制：集成 PROFINET IO 控制器接口，帶 PROFIBUS DP 主站接口的通信模塊，帶 PROFIBUS DP 從站接口的通信模塊，GPRS 模塊，用于連接到 GSM/G 網絡，LTE 模塊，用于在第四代 LTE（*演進）網絡中進行通信。通信處理器，可通過以太網接口連接到 eControl Server Basic 控制中心軟件，并借助于基于 IP 的網絡進行安全通信。通信處理器，可連接到服務應用的控制中心。RF120C，可連接到 SIMATIC Ident 系統。模塊 SM1278，用于連接 IO-Link 傳感器和執行器。通過通信模塊實現點到點連接。PROFINET 接口：通過集成 PROFINET 接口，可與以下設備通信：編程設備HMI 設備其它 SIMATIC 控制器PROFINET IO 自動化組件支持以下協議：TCP/IPISO-on-TCPS7 通信可連接以下設備：通過標準 5 類電纜連接現場編程器和 PC。

S7-1200 具有以下特點：易于上手：專門的入門套件（其中包括仿真器和文檔），便于熟悉設備的使用。操作簡單：功能*的標準指令，易于使用，用戶友好的編程軟件，可大限度降低編程成本。實時性能：特殊中斷功能、高速計數器和脈沖輸出，適用于對時間要求嚴格的應用。SIMATIC S7-1200 符合以下國內和標準：UL 508CSA C22.2 No. 142FM Class I, Div 2, Groups A, B, C, D; T4A Class I, Zone 2, IIC, T4VDE 0160EN 61131-2，符合標準 EN 50081-1、50081-2 和 50082-2 電磁兼容性要求。

S7-1200*處理單元:概述：5 個控制器，具有不同類型的分級性能，3 個故障安全控制器，通過不同型號提供各種性能，緊湊型控制器，帶有集成電源，可作為寬范圍交流或直流電源。具有不同的性能等級，滿足不同的應用要求應用CPU 1211C：智能、緊湊型解決方案。CPU 1212C：的緊湊型解決方案。CPU 1214C：高性能的緊湊型 CPU。CPU 1215C：高性能的緊湊型 CPU，帶 2 個端口。CPU 1217C：高性能的緊湊型 CPU，帶 2 個端口和擴展存儲器。CPU 1212FC：適合標準應用和故障安全應用的理想緊湊型解決方案CPU 1214 FC：適用于標準應用和故障安全應用的緊湊型 CPUCPU 1215 FC：帶兩個 PROFINET 端口的緊湊型 CPU，適用于標準應用和故障安全應用。設計：機械特點：水平或垂直安裝在 DIN 導軌上或使用集成的鉆孔（不是水平的）直接安裝在控制柜中，接線盒，用于所有 CPU 和相關組件的獨立接線。

S7-1200應用：SIMATIC S7-1200 控制器用于處理機械設備制造和工廠建造中的開環和閉環控制任務。由于具有模塊化的緊湊型設計，同時又具有高性能，SIMATIC S7-1200 適用于廣泛的自動化應用。其應用范圍從取代繼電器和接觸器，一直延伸到網絡中以及分布式結構內的復雜自動化任務。S7-1200 在先前出于經濟原因而開發電子裝置的領域益得到應用。例如，應用的例子包括：貼片系統，傳送帶系統，電梯和自動扶梯，物料輸送設備，金屬加工機械，包裝機械，印刷機械，紡織機械，混合系統，淡水處理廠，污水處理廠外置顯示器，配電站，室溫控制，加熱/冷卻系統控制，能源管理，消防系統，空調，照明控制，泵控制，安防/門禁系統。

S7-1200設計:SIMATIC S7-1200 系列包括以下模塊：性能分級的不同型號緊湊型控制器，以及豐富的交/直流控制器。各種信號板卡（模擬量和數字量），用于在 CPU 上進行經濟的模塊化控制器擴展，同時節省安裝空間。各種數字量和模擬量信號模塊。各種通信模塊和處理器。帶 4 個端口的以太網交換機，用于實現各種網絡拓?fù)?span style="font-family:calibri">SIWAREX 稱重系統終端模塊PS 1207 穩壓電源裝置，電源電壓 115/230 V AC，額定電壓 24 VDC機械特性：堅固、緊湊的塑料機殼連接和控制部件易于接觸，并由前蓋板提供保護模擬量或數字量擴展模塊也具有可拆卸的連接端子設備特性：標準：SIMATIC S7-1200 符合 VDE、UL、CSA 和 FM（I 類，類別 2；危險區組別 A、B、C 和 D，T4A）。生產質量管理體系已按照 ISO 9001 進行認證。

西門子CPU 1211C：設計緊湊型 CPU 1211C 具有：3 種設備類型，帶有不同的電源和控制電壓。集成的電源，可作為寬范圍交流或直流電源（85 至 264 V 交流或 24 V 直流）集成的 24 V 編碼器/負載電流源：用于直接連接傳感器和編碼器。300 mA 輸出電流，也可用作負載電源。14 點集成 24 V 直流數字量輸入（漏電流/源電流（IEC 1 型漏電流））。10 點集成數字量輸出，24 V 直流或繼電器。2 點集成模擬量輸入，0 至 10 V。2 點脈沖輸出 (PTO)，頻率高 100 kHz。脈沖寬度調制輸出 (PWM)，頻率高 100 kHz。集成以太網接口（TCP/IP native、ISO-on-TCP）3 個快速計數器 (100 kHz)，帶有可參數化的使能和復位輸入，可以同時用作帶有單獨輸入的加減計數器，或用于連接增量型編碼器。通過附加通訊接口擴展，例如，RS485 或 RS232通過信號板使用模擬或數字信號直接在 CPU 上擴展（保持 CPU 安裝尺寸）通過信號模塊使用各種模擬量和數字量輸入和輸出信號擴展可選存儲器擴展（SIMATIC 存儲卡）PID 控制器，具有自動調諧功能集成實時時鐘中斷輸入：對過程信號的上升沿或下降沿作出*速響應所有模塊上均為可拆卸的端子仿真器（可選）：用于仿真集成輸入和測試用戶程序。

西門子CPU 1211C：功能：豐富的指令集:運算種類眾多，便于編程：基本操作,如二進制邏輯運算、結果賦值、存儲、計數、產生時間、裝載、傳輸、比較、移位、循環移位、產生補碼、調用子程序（帶局部變量）集成通信命令（例如，USS 協議、Modbus RTU、S7 通信“T-Send/T-Receive”（T 發送/T 接收）或自由端口模式 (Freeport)）使用簡便的功能，如脈沖寬度調制、脈沖序列功能、運算功能、浮點運算功能、PID 閉環控制、跳轉功能、環路功能和代碼轉換數學函數，例如 SIN、COS、TAN、LN、EXP計數:用戶友好的計數功能配以集成的計數器和高速計數器指令給用戶開辟了新的應用領域。中斷處理：邊沿觸發中斷（由過程信號的上升沿或下降沿觸發）允許對過程中斷作出極快的響應。時間觸發中斷。當達到設定值或計數器方向改變時，可觸發計數器中斷。通信中斷使得能迅速方便地與周圍的設備如打印機或條碼閱讀器交換信息?？诹畋Ｗo(hù)測試和診斷功能：易于使用的功能支持測試和診斷，例如，在線/離線診斷。在測試和診斷過程中“強制”輸入和輸出：可不在循環周期內獨立設置輸入和輸出，例如可以檢測用戶程序。按照 PLCopen 對簡單運動進行的運動控制。庫功能。

西門子CPU 1212C：緊湊型 CPU 1212C 具有：3 種設備類型，帶有不同的電源和控制電壓集成的電源，可作為寬范圍交流或直流電源（85 至 264 V 交流或 24 V 直流）集成的 24 V 編碼器/負載電流源：用于直接連接傳感器和編碼器。300 mA 輸出電流，也可用作負載電源8 點集成 24 V 直流數字量輸入（漏電流/源電流（IEC 1 型漏電流））6 點集成數字量輸出，24 V 直流或繼電器2 點集成模擬量輸入，0 至 10 V2 點脈沖輸出 (PTO)，頻率高達 100 kHz脈沖寬度調制輸出 (PWM)，頻率高達 100 kHz集成以太網接口（TCP/IP native、ISO-on-TCP）4 個快速計數器（3 個大頻率為 100 kHz；1 個大頻率為 30 kHz），帶有可參數化的使能和復位輸入，可以同時用作帶有 2 點單獨輸入的加減計數器，或用于連接增量型編碼器通過附加通訊接口擴展，例如，RS485 或 RS232通過信號板使用模擬或數字信號直接在 CPU 上擴展（保持 CPU 安裝尺寸）通過信號模塊使用各種模擬量和數字量輸入和輸出信號擴展可選存儲器擴展（SIMATIC 存儲卡）PID 控制器，具有自動調諧功能集成實時時鐘中斷輸入：對過程信號的上升沿或下降沿作出極為快速的響應所有模塊上均為可拆卸的端子仿真器（可選）：用于仿真集成輸入和測試用戶程序。

S7-1200系列主機型號：

1211C型CPU：6ES7211-1BE31-0XB0（繼電器）；6ES7211-1AE31-0XB0（晶體管）

            6ES7211-1HE31-0XB0（繼電器）

1212C型CPU：6ES7212-1BE31-0XB0（繼電器）；6ES7212-1AE31-0XB0（晶體管）

            6ES7212-1HE31-0XB0（繼電器）

1214C型CPU：6ES7214-1BG31-0XB0（繼電器）；6ES7214-1AG31-0XB0（晶體管）

            6ES7214-1HG31-0XB0（繼電器）

1215C型CPU：6ES7215-1BG31-0XB0（繼電器）；6ES7215-1AG31-0XB0（晶體管）

            6ES7215-1HG31-0XB0（繼電器）

標配:

1以太網口2路模擬量輸入（電壓型）

4軸100kHz脈沖輸出(晶體管型)

1215C型帶2路模擬量輸出（電壓型）

S7-1200系列可用擴展型號：

數字量：

6ES7221-1BF30-0XB0（8點輸入）；6ES7221-1BH30-0XB0（16點輸）

6ES7222-1XF30-0XB0（8個切換繼電器）；6ES7222-1HF30-0XB0（8點繼電器輸出）

6ES7222-1BF30-0XB0（8點晶體管輸出）；6ES7222-1HH30-0XB0（16點繼電器輸出）

6ES7222-1BH30-0XB0（16點晶體管輸出）；6ES7223-1PH30-0XB0（8點輸入/8點繼電器輸出）

6ES7223-1BH30-0XB0（8點輸入/8點晶體管輸出）：

6ES7223-1PL30-0XB0（16點輸入/16點繼電器輸出）

6ES7223-1BL30-0XB0（16點輸入/16點晶體管輸出）

6ES7223-1QH30-0XB0（8點輸入（AC）/8點繼電器輸出）

模擬量：

6ES7231-4HD30-0XB0（4路模擬量輸入）；6ES7231-4HF30-0XB0（8路模擬量輸入）

6ES7232-4HB30-0XB0（2路模擬量輸出）；6ES7232-4HD30-0XB0（4路模擬量輸出）

6ES7234-4HE30-0XB0（4路模擬量輸入/2路模擬量輸出）

6ES7231-5ND30-0XB0（4路熱電阻溫度輸入）；6ES7231-5PD30-0XB0（4路熱電阻溫度輸入）

6ES7231-5QD30-0XB0（4路熱電偶溫度輸入）；6ES7231-5PF30-0XB0（8路熱電阻溫度輸入）

6ES7231-5QF30-0XB0（8路熱電偶溫度輸入）

信號板數字量：

6ES7221-3BD30-0XB0（DC 200kHz，4點輸入）；6ES7221-3AD30-0XB0（DC 200kHz，4點輸入）

6ES7223-0BD30-0XB0（2點輸入/2點輸出）

6ES7222-1BD30-0XB0（DC 200kHz，4點輸出，0.1A）

6ES7222-1AD30-0XB0（DC 200kHz，4點輸出，0.1A）

6ES7223-3BD30-0XB0（2點24V輸入/2點24V輸出，0.1A）

6ES7223-3AD30-0XB0（2點5V輸入/2點5V輸出，0.1A）

信號板模擬量：

6ES7231-4HA30-0XB0（1路模擬量輸入）；6ES7232-4HA30-0XB0（1路模擬量輸出）

6ES7231-5PA30-0XB0（1路熱電阻溫度輸入）；6ES7231-5QA30-0XB0（1路熱電偶溫度輸入）

通訊板：

6ES7241-1CH31-0XB0（RS485/422）；6ES7241-1AH30-0XB0（RS232）

6ES7241-1CH30-1XB0（RS485）

通訊模塊：

6GK7243-5DX30-0XE0（Profibus-DP主站模塊）

6GK7242-5DX30-0XE0（Profibus-DP從站模塊）；6GK7242-7KX30-0XE0（GPRS模塊）

TS模塊：

6ES7972-0EB00-0XA0（TS Adapter IE Basic）；6ES7972-0MM00-0XA0（TS Module Modem）

6ES7972-0MD00-0XA0（TS Module ISDN）；6ES7972-0MS00-0XA0（TS Module RS232）

模擬器：

6ES7274 1XH30 0XA0（1214C模擬器（14位）

6ES7274 1XF30 0XA0（1211C/1212C模擬器（8位））

存儲卡：

6ES7954-8LB01-0AA0（SIMATIC MC 2MB）；6ES7954-8LE01-0AA0（SIMATIC MC 12MB）

6ES7954-8LF01-0AA0（SIMATIC MC 24MB）

其他：

6EP1332-1SH71（PM 1207，DC24V，2.5 CPU電源）

6ES7290-6AA30-0XA0（I/O擴展電纜，2米）；6ES7297-0AX30-0XA0（S7-1200電池板）

6ES7298-2DS23-0XA0（SIMATIC/SINAMICS V60接線電纜）

6GK7277-1AA10-0AA0（CSM 1277以太網交換機，4端口）
