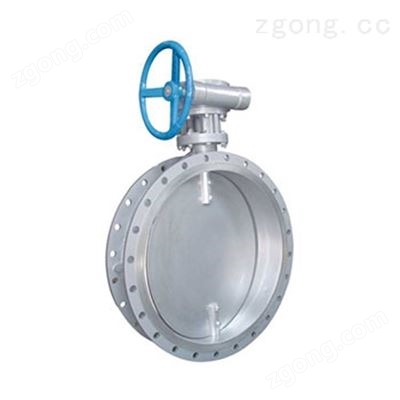

法蘭式手動通風蝶閥用途

本閥門是一種新型的非密封型調節蝶閥，適用于風道、塵氣等環保管道上，作為調節介質流量的裝置。

特點

本閥門開關件采用中線結構，是一種非密封型調節閥門，泄漏≤3‰
產品技術參數



傳動方式蝸輪、電動、氣動壓力試驗JB/T9092-1999
壓力等級0.1MPa-0.6MPa結構長度按顧客要求設計制造
適用介質水、蒸汽、氣體、油品等設計及制造J

法蘭式手動通風蝶閥用途

本閥門是一種新型的非密封型調節蝶閥，適用于風道、塵氣等環保管道上，作為調節介質流量的裝置。

法蘭式手動通風蝶閥特點

本閥門開關件采用中線結構，是一種非密封型調節閥門，泄漏≤3‰

產品技術參數



傳動方式	蝸輪、電動、氣動	壓力試驗	JB/T9092-1999
壓力等級	0.1MPa-0.6MPa	結構長度	按顧客要求設計制造
適用介質	水、蒸汽、氣體、油品等	設計及制造	JB/T8692-1998
適用溫度	-25°C~300°C	法蘭連接尺寸	GB/T9113-2010
公稱通徑	DN50~DN2000



結構特點

1.采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的，結構緊湊、重量輕、便于安裝、流阻小、流通量大，避免高溫膨脹的影響，操作輕便。

2.內無連桿、螺栓等、工作可靠、使用壽命長?？梢远喙の话惭b，不受介質流向影響

用途

通風蝶閥是一種非密閉型蝶閥，廣泛適用于建材、冶金、礦山、電力等生產過程種介質溫度≤300℃公稱壓力為0.1Mpa的管道上，用以連通、啟閉或調節介質量。
