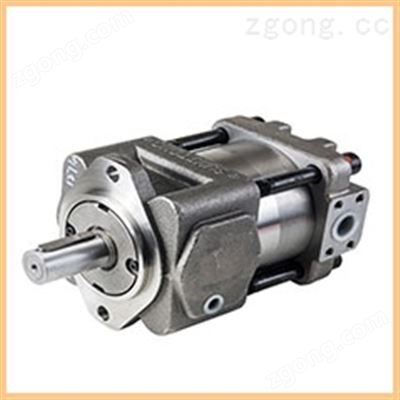

QT63系列高壓內嚙合齒輪泵

原理

編輯

內嚙合齒輪泵是采用齒輪內嚙合原理，內外齒輪節(jié)圓緊靠一邊，另一邊被泵蓋上“月牙板”隔開。主軸上的主動內齒輪帶動其中外齒輪同向轉動，在進口處齒輪相互分離形成負壓而吸入液體，齒輪在出口處不斷嵌入嚙合而將液體擠壓輸出。

由于這種*結構，所以特別適用于輸送粘度大的介質，粘度范圍為：0.2-1000000cp。

1.內嚙合齒輪泵可反向輸送，只要更換電機轉向即可；

2.內嚙合齒輪泵泵體可轉向，進出口位置成直角，便于選配進出口位置；

3.內嚙合齒輪泵在泵體、端蓋、軸承座間都有連接方便的保溫或冷卻介質的進出接口。

4.內嚙合齒輪泵具有：存在困油現(xiàn)象、輸送平穩(wěn)、效率高、噪音小，使用壽命長的優(yōu)點

內嚙合齒輪泵，它由一對相互嚙合的內齒輪及它們中間的月牙形件、泵殼等構成。月牙形件的作用是將吸入室和排出室隔開。當主動齒輪旋轉時，在齒輪脫開嚙合的地方形成局部真空，液體被吸入泵內充滿吸入室各齒間，然后沿月牙形件的內外兩側分兩路進入排出室。在輪齒進入嚙合的地方，存在于齒間的液體被擠壓而送進排出管。

齒輪泵除具有自吸能力、流量與排出壓力無關等特點外，泵殼上無吸入閥和排出閥，具有結構簡單，流量均勻、工作可靠等特性，但效率低、噪音和振動大、易磨損，主要用來輸送無腐蝕性、無固體顆粒并且具有潤滑能力的各種油類，溫度一般不超過70 ℃，例如潤滑油、食用植物油等。一般流量范圍為0.045～30ms/h，壓力范圍為0.7—20MPa，工作轉速為1200—4000r/min。QT63系列高壓內嚙合齒輪泵
