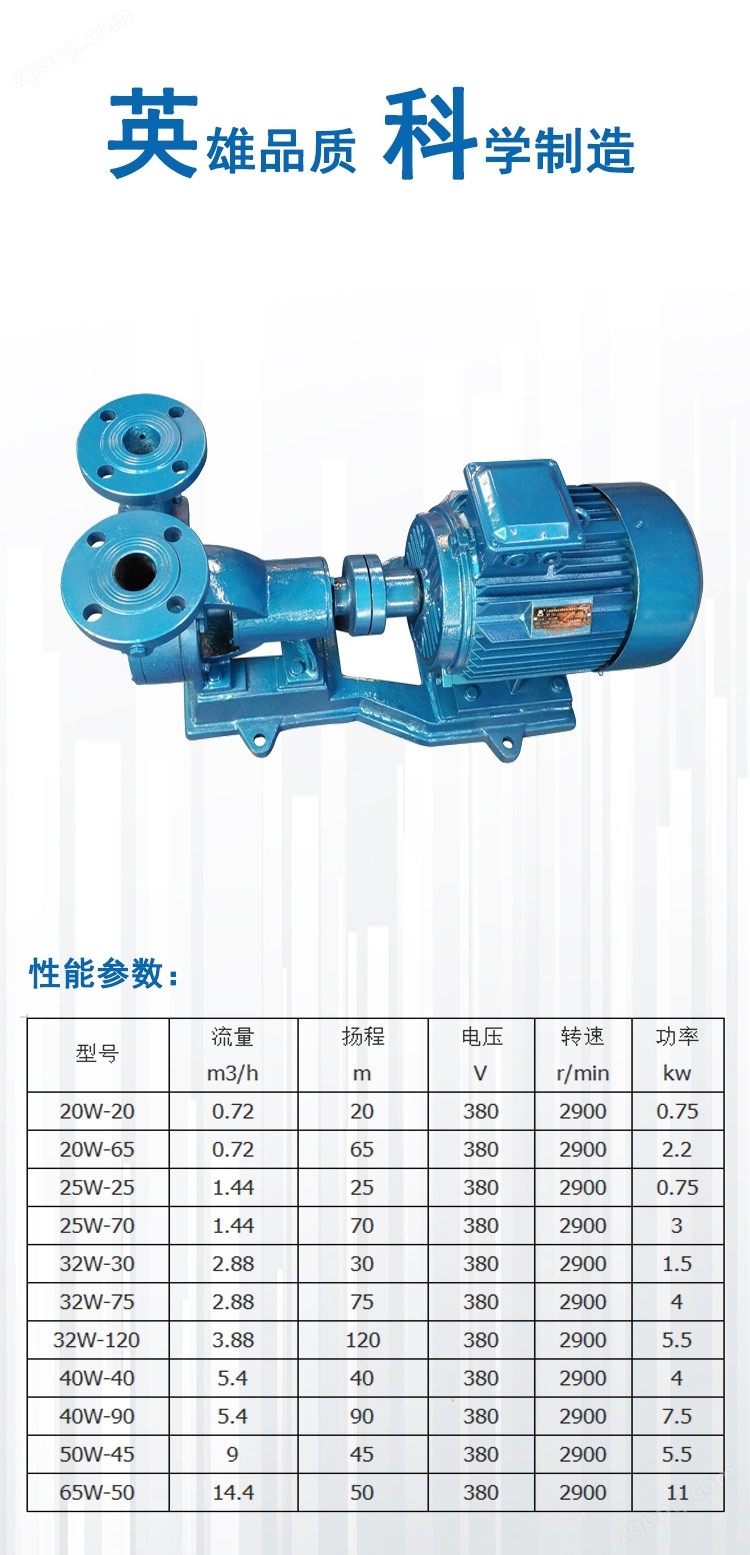

鑄鐵旋渦泵

鑄鐵旋渦泵

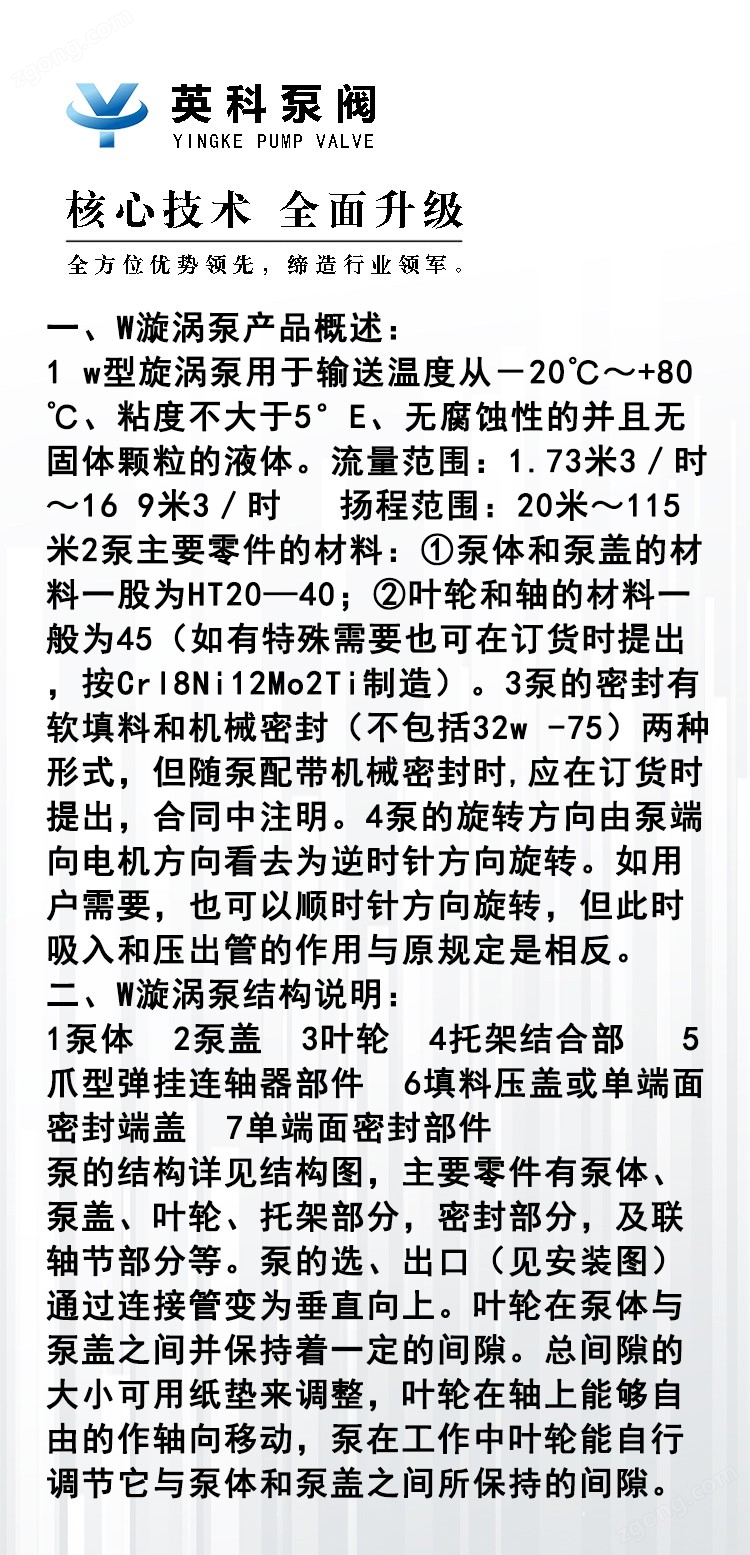

工作原理

旋渦泵葉輪上銑出許多徑向葉片。葉輪端面緊靠泵體，其軸向間隙為0.10～0.15mm。流道由葉輪、泵體、泵蓋之間的環形空腔組成。在流道中的吸入口與排出口分開的一段稱隔舌。隔舌與葉輪的徑向間隙很小，以防排出口高壓液體竄漏到吸入口。開式旋渦泵葉片較長，葉片內徑小于流道內徑，液體從吸入口進入葉輪，后進入流道。閉式旋渦泵葉輪的葉片較短，葉片內徑等于流道內徑。液體從吸入口進入流道，再?gòu)娜~輪外周進入葉輪。

現以閉式泵為例說明其工作原理。流體由吸入口進入流道和葉輪。當葉輪旋轉時，由于葉輪中運動液體的離心力大于流道中運動液體的離心力，兩者之間產生一個旋渦運動，其旋轉中心線是沿流道縱長方向，稱為縱向旋渦。在縱向旋渦作用下，液體從吸入至排出的整個過程中，可以多次進入與流出葉輪，類似于液體在多級離心泵內的流動狀況。液體每流經葉輪一次，就獲得一次能量。當液體從葉輪流至流道時，就與流道中運動的液體相混合。由于兩股液流速度不同，在混合過程中產生動量交換，使流道中液體的能量得到增加。旋渦泵主要是依靠這種縱向旋渦傳遞能量的。 [2]

特點

旋渦泵與其他類型的泵比較具有以下幾個特點：

(1)旋渦泵是的高揚程泵。與相同尺寸的離心泵相比，它的揚程比離心泵高2～4倍；與相同揚程的容積泵相比，它的尺寸要小得多，結構也簡單得多。

(2)旋渦泵的效率很低（由于液體在流道內撞擊損失較大），最高不超過45%，通常為15%～40%。因此，它難做成大功率的泵。從如今生產的旋渦泵來看，功率一般不超過30 kw。但低比轉數的離心泵效率比它還低，因此，旋渦泵代替低比轉數的離心泵使用的場合是很多的。

(3)大多數旋渦泵都具有自吸能力，有些旋渦泵還可以抽氣或抽送汽液混合物，這是一般離心泵無能為力的。

具體來說，對于閉式葉輪旋渦泵，只要設置一個簡單的附加裝置即可以自吸。對于開式葉輪、閉式流道的旋渦泵來說，它具有自吸能力，通常用于抽氣；而開式葉輪、開式流道的旋渦泵則用作輸送液體，不能自吸。通常這兩種泵組裝在一起，前者作為抽真空泵，后者作為工作泵。例如，加油車的旋渦泵，還有其他結構的旋渦泵。
