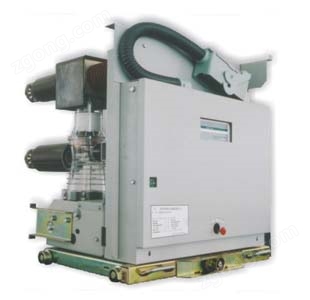

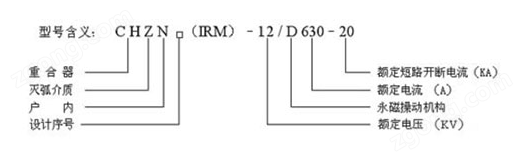

聯系我時，請告知來自 重工機械網CHZN□（IRM）-12/D630-20型戶內交流高壓真空自動重合器 一、概述 CHZN□（IRM）-12/D630-20型戶內交流高壓真空自動重合器
一、概述
CHZN□（IRM）-12/D630-20型戶內交流高壓真空自動重合器，是我公司引進德國*技術設計生產的三相交流50Hz、額定電壓12KV的戶內開關設備，特別適用于對現有開關柜（GG1A，XGN等）的改造及新建變電所，作為分、合負荷電流、過載電流及開斷短路電流之用。
該產品引用了水平的真空滅弧室和單穩態永磁操作機構，具有體積緊湊、重量輕、結構簡單、操作可靠、免維護、使用壽命長等優點，除具有自動重合功能外，并且有手動分閘功能。
二、使用環境條件
◇周圍空氣溫度：-15°C ～ +55°C
◇相對濕度：不大于95%
◇海拔高度：1000m
◇抗震能力：地震烈度≤9級，水平振動≤0.3g
◇安裝地點：無爆炸、腐蝕性氣體的場所
三、主要技術參數
序 號 | 名 稱 | 單 位 | 數 據 | |
1 | 額定電壓 | kV | 12 | |
2 | 額定電流 | A | 630 | |
3 | 額定頻率 | Hz | 50 | |
4 | 額定最小啟動電流 | A | 0.1-2倍電流連續可調 | |
5 | 額定短時耐受電流 | kA | 20 | |
6 | 額定短路持續時間 | S | 4 | |
7 | 額定峰值耐受電流 | kA | 50 | |
8 | 額定短路開斷電流 | kA | 20 | |
9 | 額定短路關合電流 | kA | 50 | |
10 | 額定操作順序 |
| 0-0.1S-CO-1S-CO-1S-CO | |
11 | 額定短路開斷電流下的電壽命 | 次 | 100 | |
12 | 額定電流下的機械壽命（電壽命） | 次 | 30000 | |
13 | 防護等級 |
| IP65 | |
14 | 絕緣介質 |
| 復合及空氣絕緣 | |
15 | 主回路電阻 | μΩ | ≤150 | |
16 | 觸頭開距 | mm | 6±1 | |
17 | 接觸行程 | mm | 2±1 | |
18 | 平均合閘速度 | m/s | 0.6±0.2 | |
19 | 平均分閘速度 | m/s | 1.1±0.2 | |
20 | 合閘彈跳時間 | mS | ≤2 | |
21 | 分閘時間 | mS | ≤40 | |
22 | 合閘時間 | mS | ≤60 | |
23 | 合分閘不同期 | mS | ≤2 | |
24 | 額定雷電沖擊耐受電壓（峰值） | kV | 75 | |
25 | 額定lmin工頻耐壓 | 干 試 | kV | 42 |
濕 試 | kV | 30 | ||
26 | 控制回路lmin工頻耐壓 | kg | 2 | |
27 | 控制裝置的抗電磁干擾試驗 | kV | 在沖擊電壓下，控制裝置未發生誤動作 | |
28 | 操動機構 |
| 永磁機構 | |
控制器裝置的主要功能
四、主要結構及工作原理
CHZN□-12/D630-20型交流高壓真空自動重合器由特殊設計的真空滅弧室，永磁操作機構，驅動模塊，控制保護裝置等主要單元組成。
戶內重合器開關本體的整體結構如下圖所示
戶外真空自動重合器的開關整體結構 永磁機構結構 CM驅動模塊
五、戶內重合器的應用
1、新建變電所12KV出線柜
2、老式變電所（GG1A、XGN等）12KV出線柜改造
GG1A開關柜改造安裝圖 戶內重合器中置柜手車安裝圖
六、電氣接線及重合器手車裝配圖
七、定貨須知
產品名稱：戶內交流高壓真空自動重合器。
