CS-Y03D余壓監控主機

返回列表頁

參考價

面議

具體成交價以合同協議為準

產品型號

品牌

廠商性質其他

所在地煙臺市

在線詢價收藏產品查看聯系電話

重工機械網采購部電話：0571-88918531QQ:2568841715

聯系方式：查看聯系方式

更新時間：2023-06-28 13:05:53瀏覽次數：117次

聯系我時，請告知來自重工機械網

產品分類 品牌分類

  正壓送風余壓監控系統

普通型——四線制|無主機

網絡型——二線制|帶主機（系列一）

網絡型——二線制|帶主機（系列二）

全部產品列表

暫無信息

山東創世電子技術有限公司

經營模式：其他

商鋪產品：29條

所在地區：山東煙臺市

詢價 給他留言

產品簡介

外觀圖具體說明正壓送風余壓監控系統網絡型由余壓探測器CS-Y03N、余壓控制箱CS-Y03M、余壓監控主機CS-Y03D經計算機數據總線組合而成各樓層余壓探測對正壓送風余壓進行檢測

詳細介紹

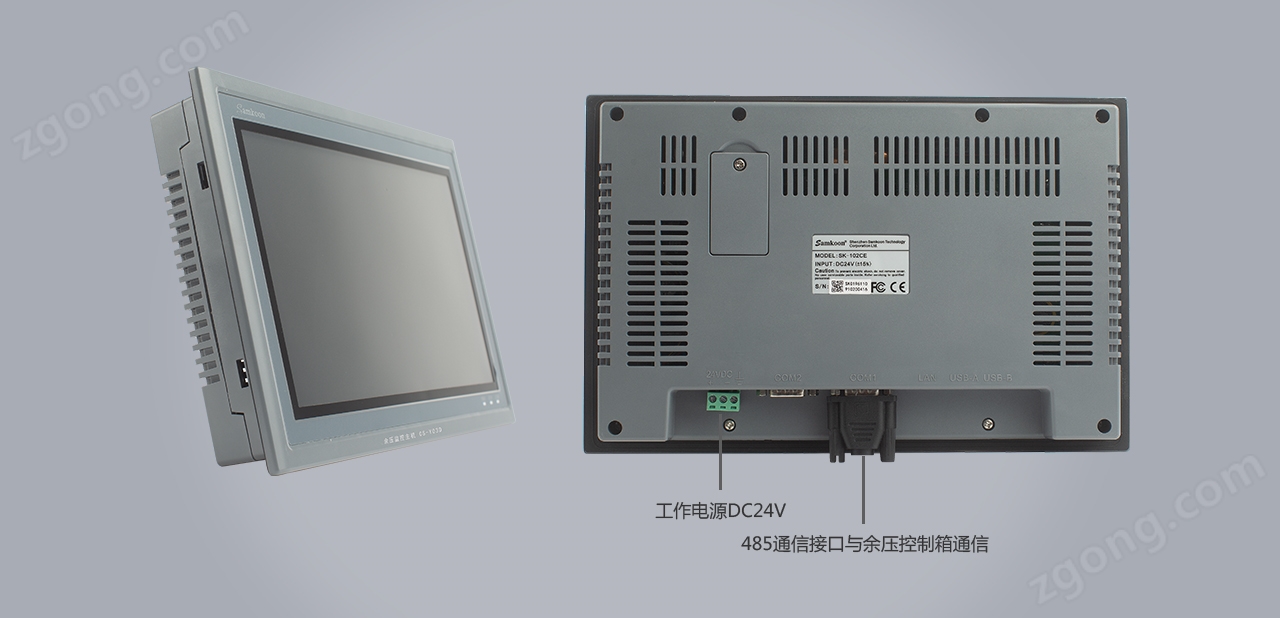

外觀圖

具體說明

正壓送風余壓監控系統網絡型由余壓探測器CS-Y03N、余壓控制箱CS-Y03M、余壓監控主機CS-Y03D經計算機數據總線組合而成各樓層余壓探測對正壓送風余壓進行檢測，并將數據傳送至余壓控制箱，余壓控制箱分析余壓探測數據控制旁通泄壓閥的工作狀態，實現相應空間壓差控制，達到保持余壓值在合理范圍內目的。后臺監控主機顯示并記錄整個系統的工作狀態。

正壓送風余壓監控系統網絡型將空氣壓力傳感技術、液晶顯示技術、計算機控制技術、計算機網絡技術有機結合起來，是專為防煙樓梯間、前室、合用前室、消防電梯間、封閉避難層（間）等場所余壓檢測和控制設計的智能測控設備。

網絡型余壓監控主機，又稱余壓監控器，型號為CS-Y03D，是山東創世電子技術有限公司專門針對正壓送風系統前室及樓梯間余壓值監控研發的一款智能后臺主機，滿足GB51251-2017《建筑防煙排煙系統技術標準》中的功能需求與余壓壓傳感器、余壓控制箱配套使用。

產品參數

產品型號	CS-Y03D
工作電源	DC24V，在消控室取電
電源功率	7W
安裝開孔尺寸	長寬=255mm167mm（可配箱體壁掛，需定制）
帶載能力	最多連接管理256臺余壓控制箱
顯示	人機交互觸摸屏
CPU	工業級高性能的Cortex A8處理器，主頻高達600MHZ
內存	128MB DDR3
FLASH	128MB FLASH
存儲報警記錄	>10000條
報警方式	蜂鳴器
通信接口	RS485
通信距離	1000米
通信速率	9600波特率
重量	1000g
顯示尺寸	10.2寸
分辨率	1024*600
靜電等級	4級±8KV
FCC兼容性	符合FCC,Class A
耐壓測試	1000V AC，1分鐘
CE認證	符合EN55023和EN55035標準

產品特點

01

空氣壓力傳感技術

采用美國進口的長壽命、高可靠性、高精度、小量程（-100pa-100pa）數字傳感器芯片，具有溫度補償合理、線性度高等特點。
02

自動校驗技術

上電后設備自動清零校準，方便系統調試及后期維護使用。
03

液晶顯示技術

寬溫度范圍、長壽命、自動點亮和熄滅、背光源、顯示方式靈活、顯示內容豐富等。
04

無線遙控編碼技術

通過無線遙控來設置余壓探測器的地址碼，簡便快捷；地址碼可查詢顯示，方便后期調試和維護。
05

二總線通信技術

與CS-Y03M余壓控制箱之間采用無極性二總線供電及通信，僅使用NH-RVS-2×1.5 mm2線纜，布線簡單，節省施工和線纜成本。

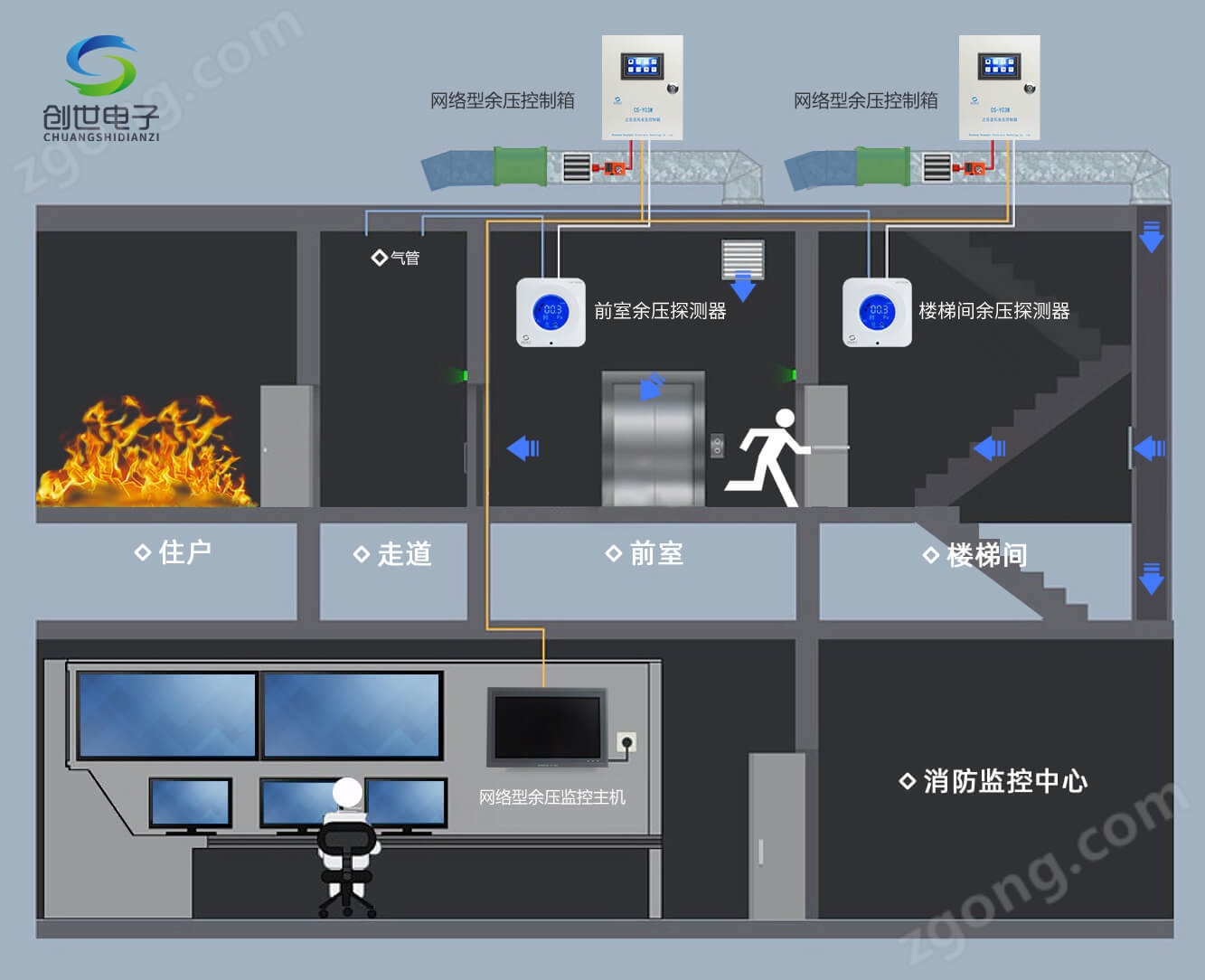

系統原理

發生火災時，正壓送風系統啟動，著火層及上下相鄰兩層風口開啟，依據安全逃生原則，加壓送風應滿足防煙樓梯間壓力>前室壓力>走道壓力的壓力遞增分布。
從防煙角度，余壓值越高越有利于防煙。但加壓送風方向與疏散門開啟方向恰恰相反，余壓值過高則會導致樓梯間和前室、前室和走道之間疏散門兩側壓差過大，從而出現疏散門難以開啟的情況，使疏散過程中存在安全隱患。余壓監控系統，實時監測前室和樓梯間的余壓值，及時調整加壓送風量，使前室和樓梯間的余壓值保持在合理范圍內，既能保證煙氣和熱量不能侵入，又能保證火災區人們輕松打開房門進入防煙區。
