產品簡介

概述ZMQP、M、Q氣動薄膜式切斷閥，由氣動薄膜多彈簧執行機構和控制閥門組成，閥體結構有單座、套筒和三通三種型式

詳細介紹

概述

ZMQP、M、Q氣動薄膜式切斷閥，由氣動薄膜多彈簧執行機構和控制閥門組成，閥體結構有單座、套筒和三通三種型式。廣泛應用于石油、化工、冶金、電力、輕工、紡織等行業的自動化控制系統中。

技術參數和性能

閥體

型式	直通鑄造球型閥、三通鑄造球型閥
公稱通徑	15、20、25、32、40、50、65、80、100、125、150、200mm
公稱壓力	PN1.6、4.0、6.4MPa
法蘭標準	JB/T79.1-94、79.2-94等
材料	鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等
上閥蓋	標準型-17～+230℃、散熱型+230～+450℃、波紋管密封-40～+350℃
壓蓋型式	螺栓壓緊式
填料	V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料

閥內組件

閥芯型式	單座柱塞型閥芯（單座）、壓力平衡式閥芯（套筒）、V型缺口閥芯（三通）
流量特性	快開
材料	不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等。

執行機構

閥作用型式

氣關式(B) — 失氣時閥位開(FO)；氣開式(K) — 失氣時閥位關(FC)

附件

電磁閥、空氣過濾減壓器、保位閥、行程開關等

額定流量系數Kv、額定行程、泄露量、允許壓差

注：對于波紋管密封調節閥，允許壓差為1.0MPa，表中數值若小于1.0 MPa則不變，若大于1.0MPa則取1.0 MPa。

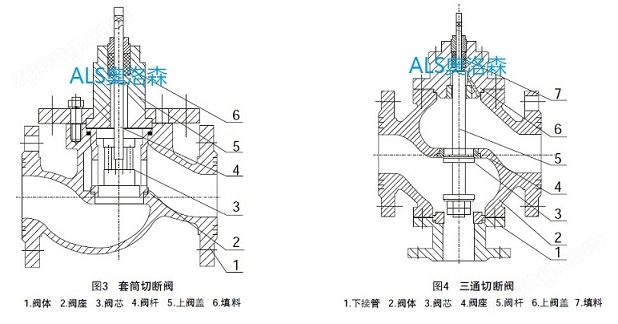

結構圖

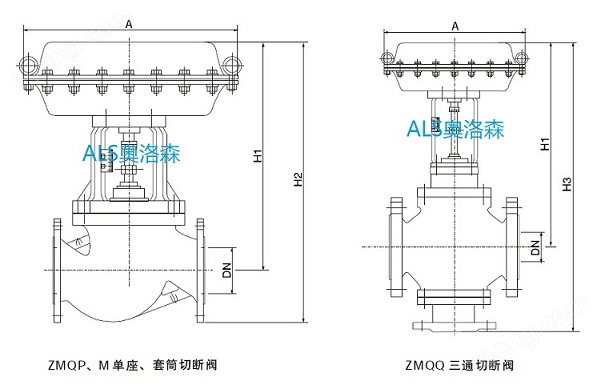

外形尺寸
