聯系我時，請告知來自 重工機械網堡盟CAM8.A4-11237880是一款連接電纜，以下是其特點和技術規格
堡盟 CAM8.A4- 是一款連接電纜，以下是其特點和技術規格。
? M8，公頭，A 型編碼，4 極；PUR，屏蔽，2000 厘米；M8，母頭，A 型編碼，4 極；
? 可拖鏈；
? 頭部 A： 頭 A：IP65、IP66K、IP67；頭 B：IP65、IP66K、IP67；
? 電纜：對化學品、火焰、油類有良好的耐受性；
? 無鹵素。
（1）A 端 | |||
| Head A 連接： | M8 | Head A 角度電纜出口： | 0° |
| Head A 類別： | 公 | Head A 編碼： | A |
| Head A 桿數： | 4 | Head A LED： | 無 |
| Head A 跨平面寬度： | AF9 | Head A 擰緊扭矩： | 0,4 Nm |
| Head A 滾花螺母材料： | 黃銅鍍鎳 | Head A 身體顏色： | 黑色 |
| 標簽套 A 側： | 是 | ||
（2）B 端 | |||
| Head B 連接： | M8 | Head B 角度電纜出口： | 0° |
| Head B 性別： | 母頭 | Head B 編碼： | A |
| Head B 桿數： | 4 | Head B LED： | 無 |
| Head B 跨平面寬度： | AF9 | Head B 緊固扭矩： | 0,4 Nm |
| Head B 滾花螺母材料： | 壓鑄鋅，表面鍍鎳 | Head B 身體顏色： | 黑色 |
| Head B 墊圈材料： | FKM | 標簽套B面： | 是 |
（3）電纜 | |||
| 電纜長度： | 2000 cm | 屏蔽： | 是 |
| 長度公差： | ± 30 cm | 線規： | 24 |
| 導體結構： | 42 × 0,1 mm | 外部護套 材料： | 聚氨酯（PUR） |
| 電纜直徑： | 5,3 mm ±5% | 外部護套 顏色： | 黑色 |
| 導線橫截面： | 0.34 mm2 | ||
| 外部護套 邵氏硬度： | 90 ± 5 A | 以太網供電（僅 UL 認證）： | 0 |
| 電纜 溫度范圍（移動）： | - 25 ...+ 80 °C | 屏蔽： | 是 |
| 電纜 溫度范圍（固定）： | - 40 ...+ 80 °C | 屏蔽 覆蓋： | 約 80 % |
| 工作電壓（僅 UL 認證）： | 30 VAC/DC | 導線數量： | 4 |
| 彎曲半徑（固定）： | 26,5 mm | 鋼絲數量和直徑： | 4x0,34 |
| 長度公差： | ± 30 cm | 線徑： | 24 |
| 電纜長度： | 2000 cm | 扭轉速度： | 35 次/分鐘 |
| 加速度（C 型軌道）： | max. 5 m/s2 | 電纜類型： | 3 |
| 彎曲半徑（固定）： | min. 5 × 外徑 | 電纜重量： | 約 50,6 g/m |
| 彎曲半徑（移動）： | min. 10 × 外徑 | 電線 1 顏色： | BN |
| 導體結構： | 42 × 0,1 mm | 導線 2 顏色： | BK |
| 電纜直徑： | 5,3 mm ±5% | 導線 3 顏色： | BU |
| 彎曲循環次數（C 型軌道）： | 約 5000000 周期 | 導線 4 顏色： | WH |
| 扭轉循環次數： | 約 2000000 周期 | 導體 材料： | 裸銅 |
| 單線直徑： | 0,1 mm | 外部護套 材料： | PUR |
| 扭轉應力（°： | ±30 °/m | 絕緣 材料： | PP |
| 移動速度（C 軌道）： | max. 3,3 m/s | 屏蔽 材料： | 銅鍍錫 |
| 穿越路徑（水平）： | max. 5 m | 成對絞合： | 否 |
| 導線橫截面： | 0.34 mm2 | 電纜 測試電壓： | 2 kVAC (芯線之間) ; 2 kVAC (芯線和屏蔽層之間) |
| 導線直徑（包括隔離： | 1,25 mm ±5% | 總絞線： | 4芯絞線 |
| 外部護套 顏色： | 黑色 | 鋼絲加工： | 無 |
（4）電氣參數 | |||
| 工作電壓： | max. 50 VAC / 60 VDC | 接觸電阻： | max. 30 mOhm |
| 工作電壓（僅 UL 認證）： | 30 VAC/DC | 每個觸點的工作電流： | max. 4 A |
（5）機械參數 | |||
| Head A 防護等級： | IP65、IP66K、IP67 | 彎曲周期數（C 軌道）： | 約 5000000 周期 |
| Head B 防護等級： | IP65、IP66K、IP67 | 扭轉周期數： | 約 2000000 周期 |
| 彎曲半徑（移動式）： | min. 10 × 外徑 | 加速度（C 軌道）： | max. 5 m/s2 |
| 彎曲半徑（固定式）： | min. 5 × 外徑 | 行駛速度（C 軌道）： | max. 3,3 m/s |
| 扭轉速度： | 35 次/分鐘 | 扭轉應力單位 °： | ±30 °/m |
（6）環境條件 | |||
| 溫度范圍（移動）： | - 25 ...+ 80 °C | Head A 耐化學性： | 否 |
| 溫度范圍（固定）： | - 25 ...+ 80 °C | Head A 阻燃性： | HB (UL 94) |
| 電纜： 溫度范圍（固定）： | - 40 ...+ 80 °C | Head A 耐油性： | ASTM 1 號油，礦物油，于液壓油 |
| 可拖鏈： | 是 | Head A 耐酸堿： | 無 |
| 電纜 耐化學性： | 合格（DIN EN 60811-404） | Head A 污染程度： | 3 |
| 電纜 阻燃性： | 符合標準ul 1581 §1090 (H)、CSA ft2 和 iec 60332-2-2 | Head B 耐化學性： | 否 |
| 電纜 耐油性： | 合格 (DIN EN 60811-404) | Head B 阻燃性： | HB (UL 94) |
| 電纜 無硅樹脂： | 是 | Head B 耐油性： | Astm 1 號油，礦物油，于液壓油 |
| Head B 污染度： | 3 | Head B 耐酸堿： | 無 |

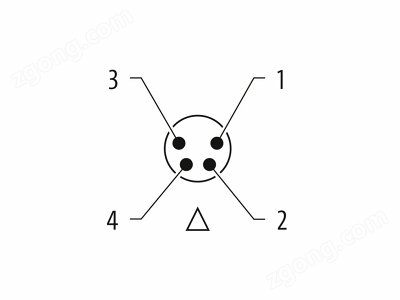

| A 面： 技術圖紙 | A 面： 編碼 |
 |  |
| B 側： 技術圖紙 | B 側： 編碼 |
 |  |
| 連接圖 | 圖紙 |
 |  |
