產品簡介

電磁液(氣)動隔膜排泥閥產品用途：電磁液(氣)動隔膜排泥閥，供介質為液、氣的管路上，作截流設備，特別是啟動頻繁之處

詳細介紹

電磁液(氣)動隔膜排泥閥產品用途：

電磁液(氣)動隔膜排泥閥，供介質為液、氣的管路上，作截流設備，特別是啟動頻繁之處。供各種凈化設備及池子作為排污、排泥用。
電磁液(氣)動隔膜排泥閥工作原理：

電磁液(氣)動隔膜排泥閥是由液壓缸組件和直式截止閥組件，這兩大組件組成，其中又分為氣缸，膜片（活塞）、閥桿、閥瓣、上下支承座組成。當動力（液體）由膜片（活寒）上部進入氣動缸迫使活塞、膜片上行由閥桿帶動閥瓣上行打開閥瓣排出污物和泥沙，完成此動作后再將動力轉由活塞、膜片上部進入氣缸迫使活塞、膜片下行來關閉閥瓣，用這強制關閉的閥瓣不會產生漏水現象。

1、全開狀態：當介質流入閥體內，液體從A進入，此時閥門上的1和4為打開狀態，2和3為關閉狀態，此時閥門為開啟狀態。

2、全閉狀態：當介質流入閥體內，液體從B進入，此時閥門上的2和3為打開狀態，1和4為關閉狀態，此時閥門為關閉狀態。

電磁液(氣)動隔膜排泥閥技術參數：

公稱壓力	1.0MPa
使用溫度	常溫
驅動介質	清水、氣、油（訂貨時注明）
驅動壓力	管道實際壓力+0.2MPa
電磁閥線圈電壓	DC24 AC220(訂貨時注明)
閥體、閥蓋、壓力室、閥板材料	HT200、QT400-15
法蘭連接標準	GB/T 17241.6-98
試壓標準	GB/T 13927-92

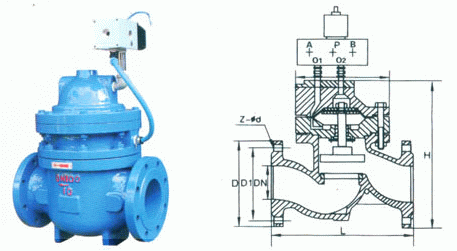

電磁液(氣)動隔膜排泥閥外形結構圖：

電磁液(氣)動隔膜排泥閥連接尺寸：

公稱通徑DN	L	H	D	D1	Z－Фa
50	230	225	165	125	4-18
80	285	270	200	160	4-18
100	360	375	220	180	8-18
150	455	450	285	240	8-23
200	585	645	340	295	8-23
250	720	770	395	350	12-23
300	800	900	445	400	12-23
400	960	1030	565	515	16-25
