聯系我時，請告知來自 重工機械網小挖機生產廠家的挖掘機、挖機、小型挖機、農用小挖機、農用小型挖掘機、山東小型挖掘機傳動機構通過液壓泵將發動機的動力傳遞給液壓馬達、液壓缸等執行元件，推動工作裝置動作，從而完成各種作業。
常見的挖掘機結構包括動力裝置、工作裝置、回轉機構、操縱機構、傳動機構、行走機構和輔助設施等。
挖掘機傳動機構通過液壓泵將發動機的動力傳遞給液壓馬達、液壓缸等執行元件，推動工作裝置動作，從而完成各種作業。
挖掘機行走裝置
行走裝置即底盤，包括履帶架和行走系統，挖掘機主要由履帶架、行走馬達+減速機及其管路、驅動輪、導向輪、托鏈輪、支重輪、履帶、張緊緩沖裝置組成，挖掘機其功能為支承挖掘機的重量，并把驅動輪傳遞的動力轉變?yōu)闋恳Γ瑢?shí)現整機的行走。
挖掘機車架總成（即履帶行走架總成）為整體焊接件，采用X形結構，挖掘機其主要優點是具有高的承載能力。車架總成由左縱梁（即左履帶架）、主車架（即中間架）、右縱梁（即右履帶架）三部分焊接而成。車架總成的重量為2噸。
挖掘機回轉接頭是聯接回轉平臺與底盤油路的液壓元件，它保證回轉平臺旋轉任意角度后，行走馬達還能正常配油，現用回轉接頭是5通 [4] 。
挖掘機工作裝置
工作裝置是液壓挖掘機的主要組成部分，目前SY系列挖掘機配置的是反鏟工作裝置，挖掘機它主要用于挖掘停機面以下的土壤，但也可以挖掘切削高度以下的土壤，除了可以挖坑、開溝、裝載外還可以進行簡單平整場地工作。挖掘機挖掘作業適應于開挖Ⅰ~Ⅳ級土，Ⅴ級以上用液壓錘或需爆破手段。
挖掘機反鏟工作裝置由動臂、斗桿、鏟斗、搖桿、連桿及包含動臂油缸、斗桿油缸、鏟斗油缸在內的工作裝置液壓管路等主要部分組成。
挖掘機動力傳輸路線表
1．挖掘機行走動力傳輸路線：柴油機——聯軸節——液壓泵（機械能轉化為液壓能）——分配閥——回轉接頭——行走馬達（液壓能轉化為機械能）——減速箱——驅動輪——軌鏈履帶——實現行走
2．挖掘機回轉運動傳輸路線：柴油機——聯軸節——液壓泵（機械能轉化為液壓能）——分配閥——回轉馬達（液壓能轉化為機械能）——減速箱——回轉支承——實現回轉
3．挖掘機動臂運動傳輸路線：柴油機——聯軸節——液壓泵（機械能轉化為液壓能）——分配閥——動臂油缸（液壓能轉化為機械能）——實現動臂運動
4．挖掘機斗桿運動傳輸路線：柴油機——聯軸節——液壓泵（機械能轉化為液壓能）——分配閥——斗桿油缸（液壓能轉化為機械能）——實現斗桿運動
5．挖掘機鏟斗運動傳輸路線：柴油機——聯軸節——液壓泵（機械能轉化為液壓能）——分配閥——鏟斗油缸（液壓能轉化為機械能）——實現鏟斗運動
挖掘機動力系統的構成及功能
·挖掘機進氣系統——網罩→膠管→空濾→膠管→增壓器→膠管→中冷器→膠管→發動機
·挖掘機排氣系統——增壓器→膨脹節→消聲器→排氣管
·挖掘機冷卻系統——水箱→膠管→節溫器→水泵→柴油機→膠管→水箱
·挖掘機油門控制系統——步進電機→減速機→蝸輪蝸桿傳動→油門拉線→柴油機油門—高怠速、低怠速限位開關

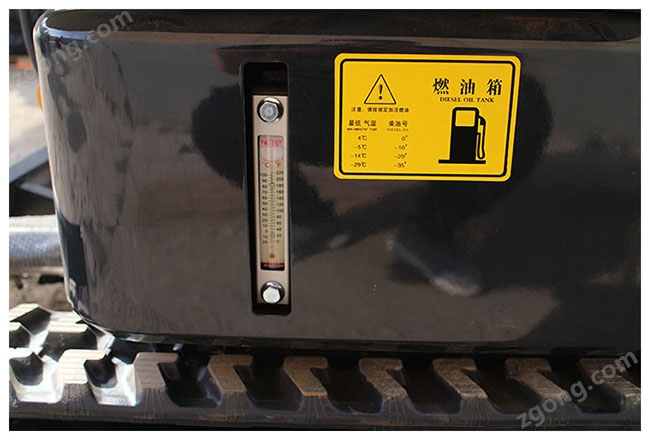

·挖掘機燃油系統——
挖掘機進油系：燃油箱→膠管→手油泵→粗濾器→精濾器→柴油機
挖掘機回油系：柴油機→膠管→燃油箱（回油量比較大，用它來進行部份冷卻）
