聯系我時，請告知來自 重工機械網F-200A半導體器件通用測試機是專為測量包括二極管、MOS管、IGBT、毫歐電阻等電子器件正向壓降而設計，正向電流分為0.01-0.1A、0.1~1A、1~10A、10~200A四個檔位，測量范圍更廣。
0.01~0.1A：小電流硅堆、（高壓二極管：定制60V）、0.1A內的小電流MOS管和二極管、LED、10~100Ω電阻等測試； 0.1~10A：中小功率二極管、MOS管、0.1~1Ω電阻；
F-200A型半導體器件通用測試機
一、 概述
F-200A半導體器件通用測試機是專為測量包括二極管、MOS管、IGBT、毫歐電阻等電子器件正向壓降而設計，正向電流分為0.01-0.1A、0.1~1A、1~10A、10~200A四個檔位，測量范圍更廣。
0.01~0.1A：小電流硅堆、（高壓二極管：定制60V）、0.1A內的小電流MOS管和二極管、LED、10~100Ω電阻等測試；
0.1~10A：中小功率二極管、MOS管、0.1~1Ω電阻；
10~200A：大功率二極管、MOS管、IGBT管、0~0.1Ω電阻、開關觸點壓降穩定性測試
二、技術參數
1. 正向脈沖電流調節范圍：0.01A~200A，四個檔位，每個檔位步進為檔位
滿量程的0.01%（10-200A為10mA步進）
2. 脈沖寬度：300us-600us 固定值
3. 開路輸出電壓:≥65V
4. 正向壓降測量范圍：10mA-10A：60V；10A-200A：20V
5. 正向壓降測量電流電壓的分辨率：
測量范圍 | 測試電流 分辨率 | 測試電壓 分辨率 | 壓降 測量范圍 |
10~100mA | 0.01mA | 1mV | 60V |
100~1000mA | 0.1mA | 1mV | 60V |
1~10A | 1mA | 1mV | 60V |
10~200A | 10mA | 1mV | 20V |
6. 供電電壓：AC220V±10％，50Hz
7. 消耗功率：≤100W
8. 工作溫度：25℃±10℃
9. 串口RS485通信接口
10. 配電腦軟件,輸出特性曲線、導出圖像和excel數據點
11. 測試儀器可脫機獨立運行
選配柵極測量選件，可測量柵ji端口電容、柵極正反向漏電、測量
IG/VGE、IC(ID)/VGE;選配極性自動切換選件，可自動切換電壓電流正負
極性；選配耐壓測試盒選件，可測試最gao5kV的器件耐壓。
三、產品簡介

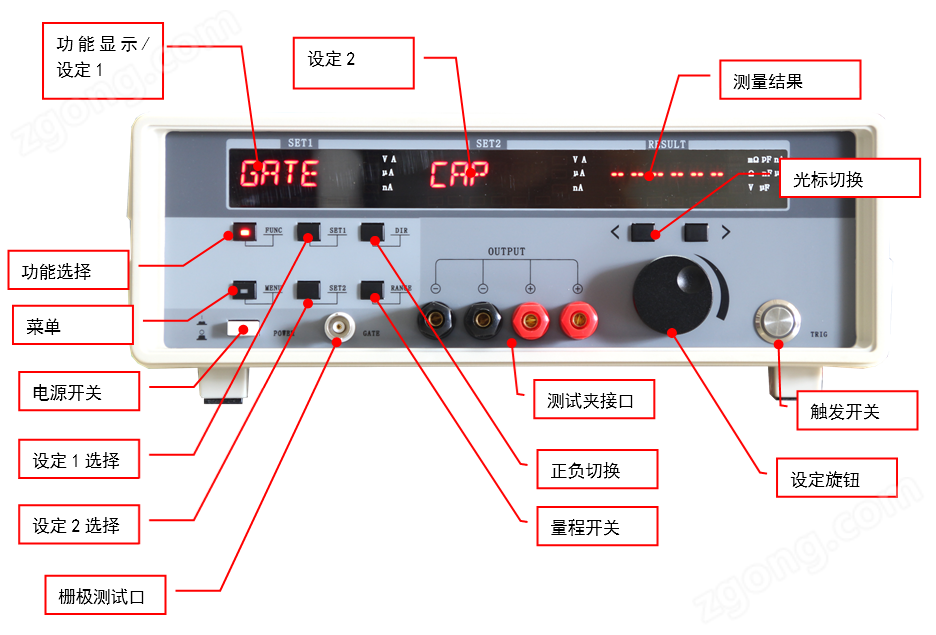

測試儀器的前面板包括LED顯示屏，功能按鍵，設定旋鈕，電源開關，二極管正極負極接線端子等。
四 測試示例：
1. 測量二極管在規定正向電流IF的正向壓降VF
連接方法：

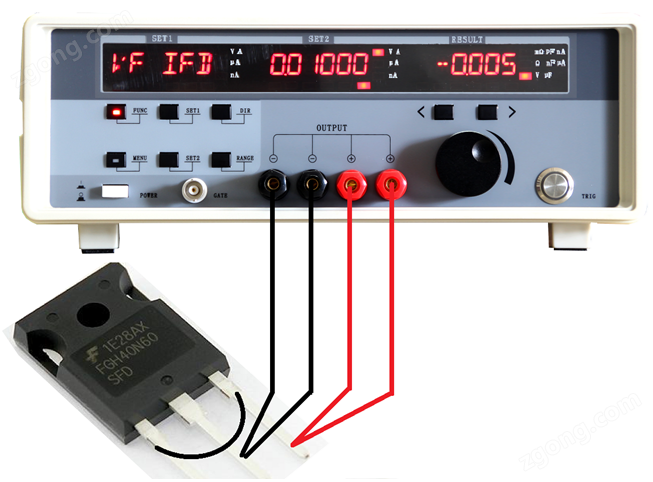

2. 測量IGBT內反向二極管/NMOSFET寄生二極管在給定的正向電流IF下的壓降
VFd：
連接方法：
3.測量電阻器件在規定正向電流IF的電阻值Rf
連接方式：
4.測量Ciss/電容容量
五 注意事項
1、本測試儀請勿在測試儀上試圖連接電池電源類器件，有可能損壞內部器
件。
2、應保證本測試儀工作在規定的供電電壓和溫度條件下，保證測量準度。
3、本儀器內有高壓，非專業人員請勿擅自開啟外殼，當心觸電。儀器最da
輸出電壓大于60V，謹防觸電。
4、本儀器連接時務必按照示例圖連接。GATE紅線切勿與開爾文夾子線的紅
線碰觸，否則可能燒毀儀器。
