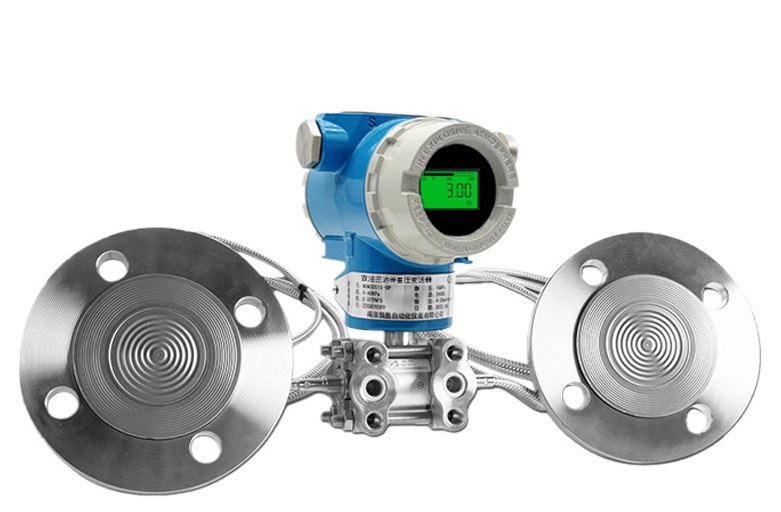

差壓變送器的主要結構是傳感器、信號處理電路、顯示器和通訊接口。其中，傳感器部分包括敏感元件、直接數字電容電路、溫度傳感器和特征化EEPROM等組成；電子線路板部分包括微處理器、數/模信號轉換器、數字通信和存儲器EEPROM等幾部分組成，完成壓力信號到4-20mADC的轉換。

差壓傳感器

差壓傳感器，是一種用來測量?jī)蓚€(gè)壓力之間差值的傳感器。這種傳感器的工作原理是采用不銹鋼波紋膜片隔離的差壓測量元件，高、低壓端均采用隔離膜片保護，兩個壓腔均可接觸具有一定腐蝕性的流體介質，被測差壓通過隔離膜片和充灌的硅油傳遞到硅壓敏元件上，實現了差壓的精確測量，從而測量所測物體的壓力值。

信號處理電路

差壓變送器的信號處理電路將傳感器產生的電信號放大、濾波和轉換為標準信號。差壓變送器的輸出信號是標準的4-20mA電流信號，這種信號具有抗干擾性能好、傳輸距離遠等優點。在信號處理電路中，還可以加入一些智能功能，例如自動校準、線性化、溫度補償、報警等功能。

顯示器

差壓變送器的顯示器分為數字顯示器和模擬顯示器兩種，顯示器的功能主要是顯示出壓力差值的大小和單位，以及一些其他的狀態信息，如報警狀態等。顯示器的亮度和對比度也可以進行調整，以適應不同的環境光線。

通訊接口

差壓變送器的通訊接口類型主要有幾大類

RS485接口：一種常見的差分串行通訊接口，具有傳輸距離遠、抗干擾能力強的特點，適用于多個差壓變送器與計算機或PLC等控制系統進行連接。

HART協議接口：一種基于4-20mA電流信號的數字通訊協議，可以在不改變?cè)?-20mA信號的基礎上，實現雙向數字通訊，具有較高的可靠性和兼容性。

Profibus接口：一種廣泛應用于工業自動化領域的現場總線通訊協議，可以實現多個差壓變送器之間的互聯互通和遠程控制。

Modbus協議接口：一種通用的串行通訊協議，廣泛應用于工業自動化領域，可以實現差壓變送器與其他設備之間的數據交換和遠程監控。
