CH型長伸縮焊接式萬向聯軸器基本參數和主要尺寸（JB/T5513-91）
型號 | 回轉 直徑 D (mm) | 額定 轉矩 Tn kN.m | 疲勞 轉矩 Tf kN·m | 軸線 折角β (°) | 伸縮量 Ls (mm) | 尺寸 | 轉動慣量(kg.㎡) | 重量kg | |||||||||||
Lmin | D1 jsll | D2 (H7) | D3 | Lm | n-d | k | t | b (h9) | g | Lmm | 增長 100mm | Lmm | 增長 100mm | ||||||
SWC180CH1 | 180 | 12.5 | 6.3 | ≤15 | 200 | 925 | 155 | 105 | 114 | 110 | 8-17 | 17 | 5 | — | — | 0.181 | 0.0070 | 74 | 2.8 |
SWC180CH2 | 700 | 1425 | 0.216 | 104 | |||||||||||||||
SWC225DH1 | 225 | 40 | 20 | ≤15 | 220 | 1020 | 196 | 135 | 152 | 120 | 8-17 | 20 | 5 | 32 | 9 | 0.561 | 0.0234 | 132 | 4.9 |

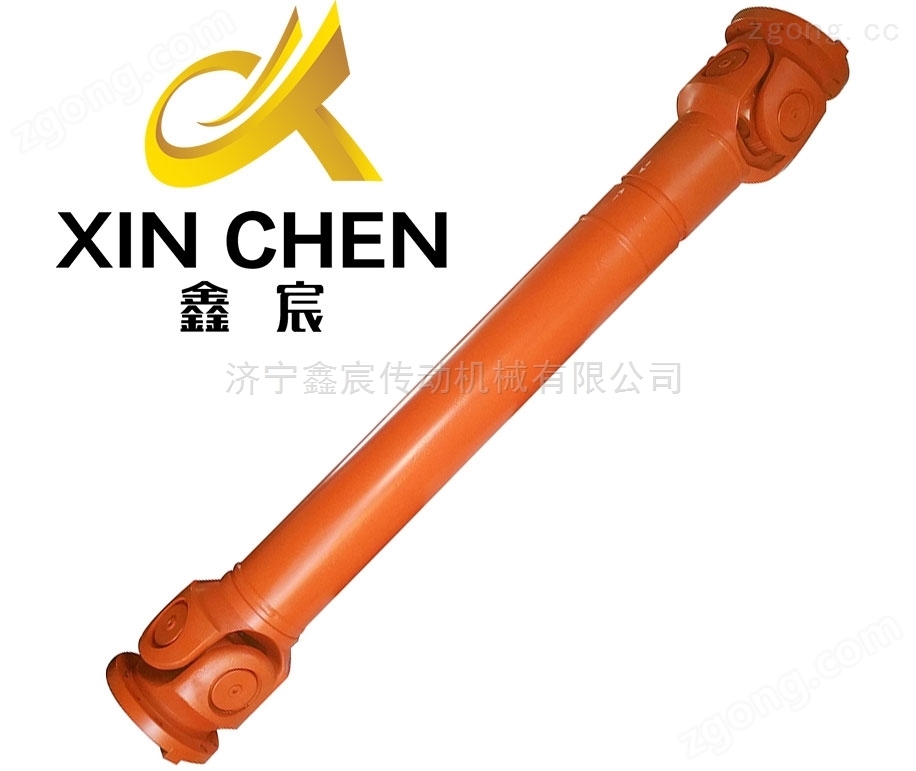

CH型長伸縮焊接式萬向聯軸器是由軸管、伸縮套和萬向節組成。伸縮套能自動調節變速器與驅動橋之間距離的變化。萬向節是保證變速器輸出軸與驅動橋輸入軸兩軸線夾角的變化，并實現兩軸的等角速傳動。
萬向聯軸器主要適用于軋鋼機械、起重運輸機械及其他重形機械，聯接兩個不同軸線的傳動軸系。其回轉直徑為100-620mm，傳遞額定轉矩1.25-1000N.m.軸線折角為15*-25*。
CH型長伸縮焊接式萬向聯軸器結構特點:
1. 結構合理，使用安全可靠，采用整體式義頭，避免了因螺栓剪斷而破壞的薄弱環節，延長使用壽命，便于維護。
2. 萬向聯軸器應根據載荷特性、計算轉矩、軸承壽命及工作轉速選用。
工作情況系數K
負荷性質.被驅動設備名稱
1.輕沖擊負荷 發電機、離心泵、通風機、木工機床、皮帶運輸機、造紙機1.2-1.5
2.中沖擊負 荷壓縮機(多缸)、活塞泵(多缸)、小型型鋼軋機、連續線材軋機、輸送機主傳動1.5-2
3.重沖擊負荷 船舶驅動、運輸輥道、連續管軋機、連續工作輥道、中型型鋼軋機、壓縮機( 單缸)、2-3
活塞泵(單缸)、攪拌機、壓力機、矯直機、起重機主傳動、球磨機
4.特重沖擊負荷 起重機輔助傳動、破碎機、可逆工作輥道、卷取機、破鱗機、初軋機3-5
5.極重沖擊負荷 軋機送料輥道、厚板剪切機6-15
萬向聯軸器的運輸與儲存、安裝與使用、保養與維修
萬向聯軸器的正確安裝，合理使用和經常性的維護，對其傳動效果及工作壽命相當重要請注意以下事項:
CH型長伸縮焊接式萬向聯軸器運輸與儲存
1.聯軸器的搬運要在水平情況下進行，以防損壞。放下時要注意打壞軸承。
2. 聯排器的儲存應放在干燥處，避免日曬、雨淋。在存放期內應避免與酸堿或有機溶劑等物質在一起。
二.安裝與使用
1.聯軸器的安裝必須按設計要求，注意布置方式及多根軸相同相位。其兩端原則上均可作主動或從動。但盡量花鍵配合處遠離振動源或沖擊源。
2.安裝前要清洗干凈法蘭接合面的油脂，油漆，并消除對接合面不利的因素。
3.花鍵軸與花鍵套的紅箭頭標記要對正，以防錯位。
4.法蘭聯接的高強度爆栓，螺母的機械性能等級應符合10.9/10的要求。
5.安裝好的聯軸器帶負荷運轉一個班后再次擰緊，如此重復兩個班，以防松動。
三.保養與維修
1.新出廠的聯軸器已加好潤滑脂，無須當即加油。若儲存三個月以上的聯軸器需要重新加油，
2.聯軸器的潤滑一般采用2號鋰基脂，一股條件下連運行300小時，有高溫條件下必須每周如油一次。
3.正常工作的聯軸器，平時維護工作只需聽運轉時是否有異常噪音?？磸较蛱鴦?dòng)是否超常。聯軸器螺栓是否松動等。
4 維修期一般在半年，維修時檢查軸承或十字軸的磨損程度，若磨損嚴重應予更換。
5.若聯軸器需要維修，建議由我廠專業人員進行。進行動平衡實驗。
