濃相氣力輸送系統 粉煤灰輸送設備
氣力輸送系統是一種高效、經濟、環保的材料輸送技術，廣泛應用于各種工業領域，根據客戶的物料特性、場地條件、工藝要求，提供各種合理的氣力輸送方案，在輸送物料的過程中，可以同時實現 計量、配料、篩分、混合、除鐵、除雜的工藝，滿足您的生產所需。
氣力輸送系統的關鍵組成部分包括輸送管道、風機或壓縮機、過濾器、卸料站和控制系統。工作原理基于高速氣流通過輸送管道，氣流攜帶物料粒子，使其在管道內以高速輸送。這種系統的設計和操作需要考慮多個因素，包括物料的性質、輸送距離、氣流速度、管道直徑、氣體壓力和溫度等。
除塵焦粉濃相氣力輸送系統，是將現有一、二次除塵器、環境除塵器收集的焦炭粉末通過氣力輸送裝置以壓縮空氣為動力將焦粉輸送至焦粉倉。

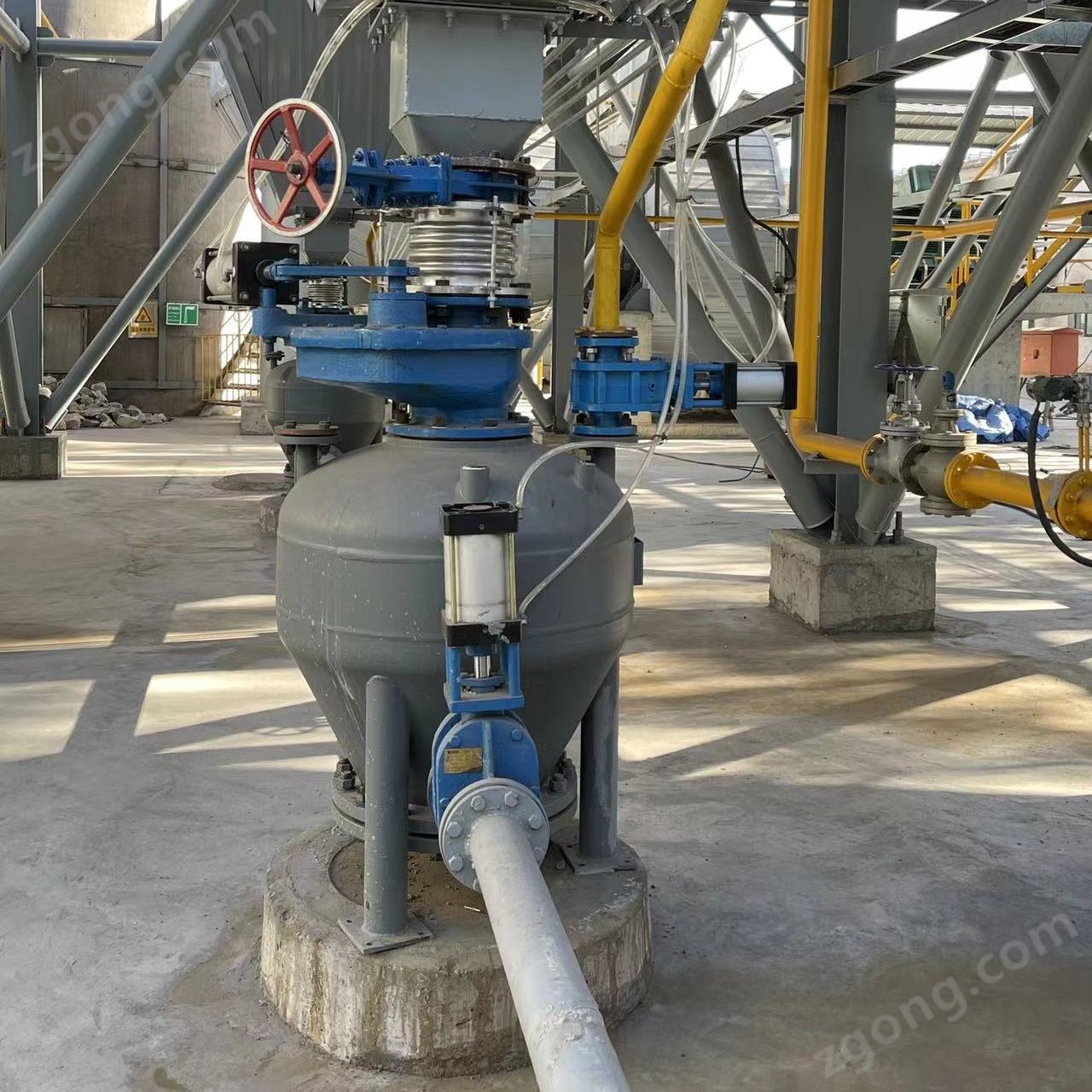

濃相氣力輸送系統 粉煤灰輸送設備
輸送管道共兩條：

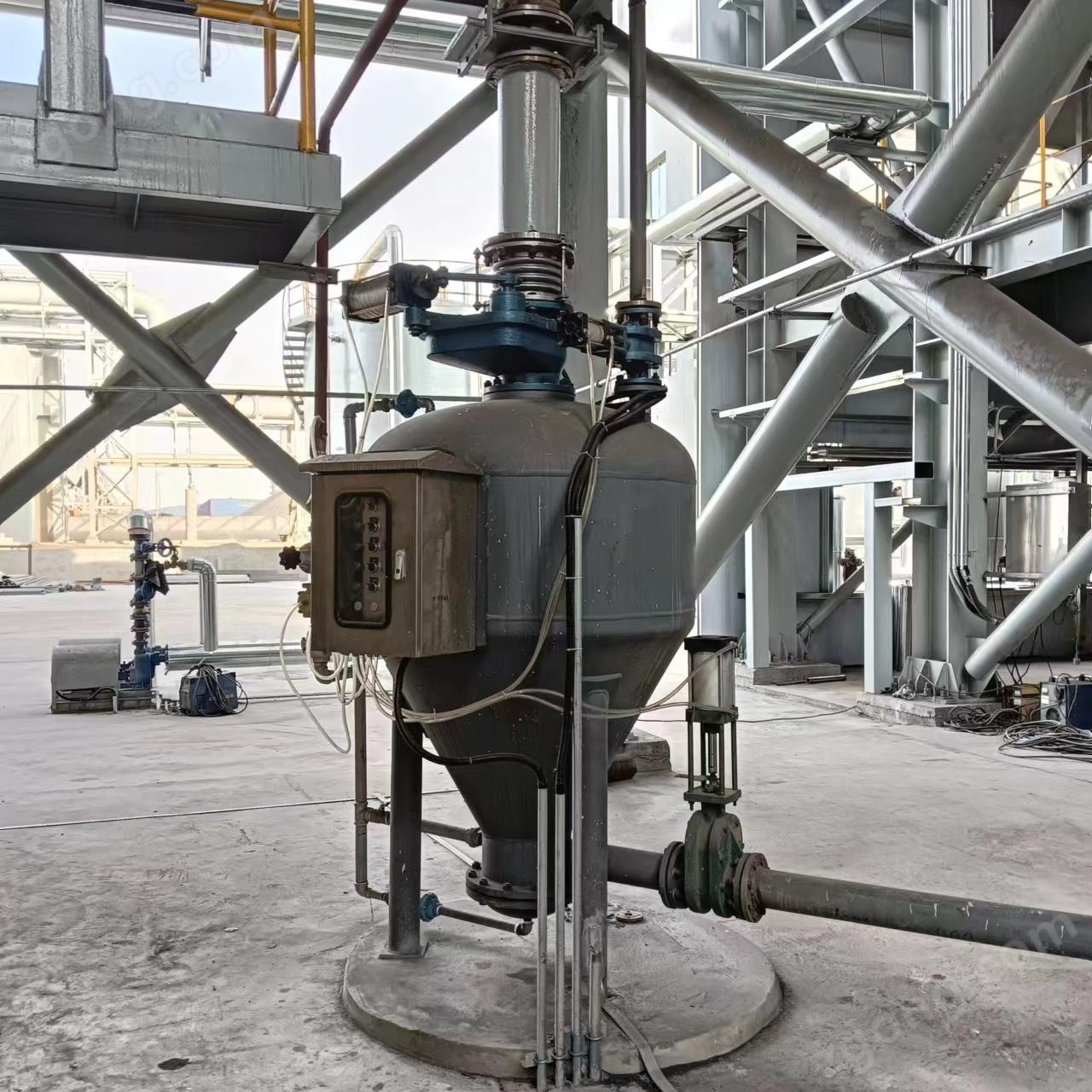

一次除塵器下灰口與二次除塵器1-2#下灰口交替工作共用一條輸送管線，以壓縮空氣為動力將焦粉輸送至焦粉倉。焦粉經手動檢修閥、軟連接、氣動進料閥進入發送倉泵。發送倉泵設有料位開關、排氣閥、排料閥、進氣裝置和助吹裝置——助吹器、壓力傳感器及就地/自動控制系統。當物料進入發送倉泵，所產生的含塵氣體通過排氣閥經管道引至儲倉下灰口灰斗**部，從而保證現場的工作環境和安全，當物料達到料位開關時，關閉進料閥、排氣閥，開啟發送倉泵的進氣裝置，待發送倉泵內壓力達到一定的設定值時，自動開啟輸送管道的助吹裝置——助吹器（主要性能防止輸送時堵管現象的發生）和排料閥，通過密閉的管道進行物料氣力輸送。在整個輸送過程中，要求物氣與外界隔絕，實現零泄漏，從而保證現場的安全和環境保護。在物料輸送過程中，發送倉泵內的壓力會逐步下降，當壓力接近（設定下限）時，說明已輸送完畢，發送倉泵會自動停止進氣并關閉有關的閥門而進行下一循環。
型號：ZY-APS-DZG
焦粉氣力輸送系統每個單元工作過程：
進料 → 加壓 → 射流輸送 → 吹掃清零 → 下一單元焦粉在氣流的推動作用下，經管道輸送到目的地焦粉倉。焦粉在低流速高濃度方式下輸送，為防止在管道內發生堵塞，在輸料管道上設有助吹裝置，起到助吹補氣作用，助吹器與另一旁路氣壓管相連接，按每當在物料開始輸送時，打開進氣，輸送完畢一單元時關閉助吹（此項目由于輸送距離短，不會發生堵管現象，為考慮節約投資成本故助吹裝置省略）。在倉**設有脈沖布袋除塵器，高低料位開關。高料位顯示料倉已滿時，停止輸送；當料倉內背壓過高時，自動開啟壓力釋放閥卸壓，使料倉不承受過高的背壓；配料倉屬常壓密封狀態，在氣流物料混合到達料倉后空間擴大，同時物料在重力作用下落入料倉底部，同時氣流氣壓突降，部分含塵氣體隨氣流特性向倉**擴散，此時由設在倉**上部的排氣過濾式除塵器把物料中的微塵過濾后，氣體排入空中，在氣體排出時經過濾后達到國家標準要求。
